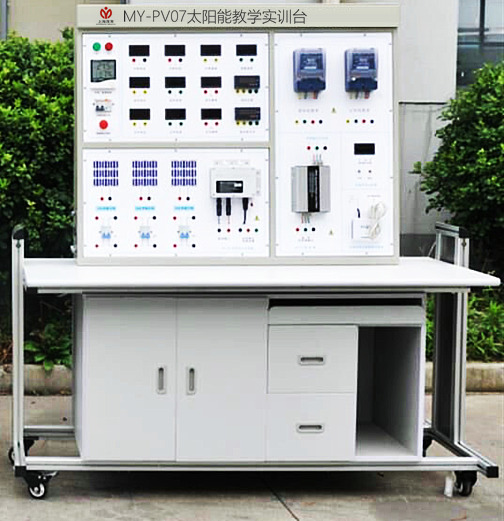

太阳能教学实训台,太阳能教学实训平台

太阳能教学实训台-由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块，等部分组成。主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。
一、主要技术规格参数：
1、系统规格：
◆ 系统工作电压：12/24V DC  220VAC
◆ 系统最大电流：10A
◆ 系统最大功率：200W
2、单晶硅太阳能电池规格：
◆ 元件尺寸(L*W*H)：620*400*28mm，×4
◆ 最佳功率：25W
◆ 最佳工作电压：17.05±0.5V
◆ 最佳工作电流：1.72±0.10A，
◆ 短路电流：1.89±0.10A，
◆ 开路电压：21.0±0.5V
3、太阳能控制器规格：
◆ 额定工作电压：12/24V自适应
◆ 最大光电池功率：12V/120W，24V/240W，
◆ 额定电流：10A，
◆ 过放电压：11.0 ± 0.5，
◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
◆ 负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。
4、离网逆变电源：输出波形正弦波、频率50HZ±1HZ；额定输入电压10.8V～17V、电流12A ； 额定输出电压220VAC±10%、额定输出功率150W；输出功率因数≥95%（线性负载）逆变效率：≥82%。
5、电表规格：
◆ 电流表：× 3个，2A， 显示模式︰0.5”LED
◆ 电压表：× 3个，20V，显示模式︰0.5”LED
◆ 温度表：× 1个，0～99.9℃
6、负载：
◆ 风扇：×1个，额定电压：12/24V，工作电流：0.25A，功率：3W
◆ 交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
◆ 蜂鸣器：×1个
◆ 马达：×1个，额定电压：12/24V，工作电流：0.25A，功率：3W
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/24V/28WLED路灯板
7、电池：阀控式密封铅酸蓄电池
◆ 额定电压：12V
◆ 额定容量：55Ah
◆ 充电方法（恒压），循环︰最大充电电流为5.6A
8、无线监控：含PC端Zigbee无线监控模块，与太阳能教学模块Zigbee发射模块，透过IEEE802.15.4标准无线协定截取I(电流)V(电压)值至PC端显示以便监控。
9、系统外形尺寸；长1400×宽1000×厚240（㎜）附滚轮方便推动至户外教学。

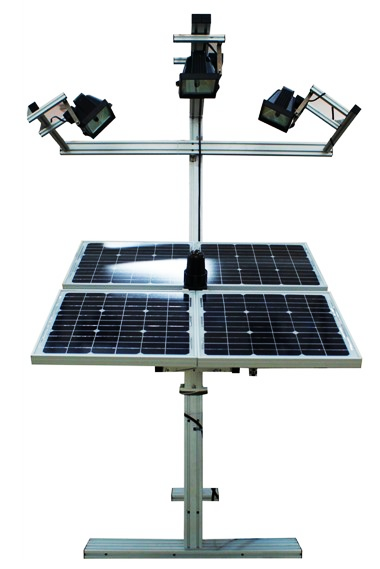

10、太阳能电池调节铝合金支架（可做自动跟踪踪或被动跟踪）
◆ 最高工作高度1695㎜，最低工作高度455㎜，承载8㎏，净重1.8㎏，
◆ 模拟小太阳模块：220VAC  150W金卤灯或300W自然色投光灯
二、实验内容：
实验1、光伏电池的伏安特性；
实验2、光伏发电的负载特性测试；
实验3、光伏电池输出功率与入射角的关系；
实验4、输出功率与光照强度的关系；
实验5、最大功率点跟踪实验测试；
实验6、控制器原理实验；
实验7、蓄电池充放电控制实验；
实验8、蓄电池保护实验；
实验9、光伏阵列设计实验；
实验10、太阳能照明系统设计；
实验11、太阳能系统电器负载实验；
实验12、综合实验；
