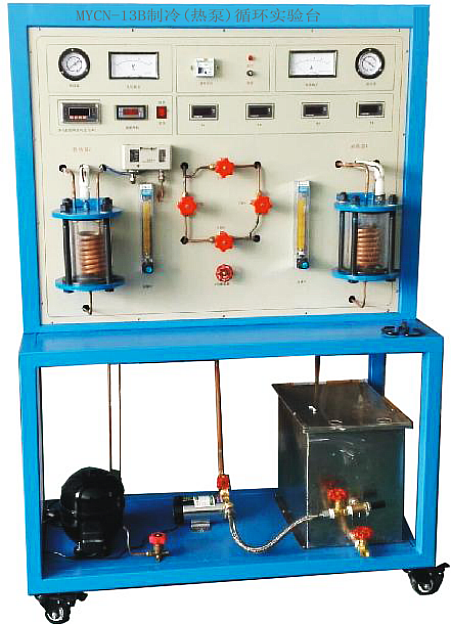

MYCN-13B制冷[热泵]循环演示台

制冷[热泵]循环演示台-适用于制冷、空气调节、食品冷冻、家电等专业的教学；系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。
二、主要配置：
实验装置由制冷系统、温度测试、流量测量以及控制系统等组成。；可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度
1、控制屏采用工业铝合型材结构底架，面板为双层彩色喷塑结构，造型新颖；面板上布置制冷系统，可 直观展示制冷系统结构；正面设有电源控制及测量仪表功能板；底部装有四个带刹车的万向轮， 便于移动和固定。
2、交流控制单元 单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3、制冷系统 0.5P空调压缩机、石英玻璃冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和石英玻璃蒸发器；制冷剂：600A，循环水量：流量1吨，扬程9米，流量计：4-90L/h；
4、水箱：49×35×30cm；
5.外形尺寸：1000×700×1500mm 工作电压：220V 功率：500W
★6. 石英玻璃冷凝器、（制冷剂走外，蒸发器内子管里走水）可观察制冷工质在玻璃冷凝器中的冷凝过程，及压缩机的工作现象，
★7. 石英玻璃蒸发器、（制冷剂走外，蒸发器内子管里走水）可观察制冷工质在玻璃蒸发器中的蒸发过程，及压缩机的工作现象。
三、实训功能：
1、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。
2、可演示多种实验现象：热泵循环，制冷循环
3、可演示制冷系统的常见故障
4、可演示空调水系统的循环原理
5、可演示对四种节流装置在制系统中的制冷效果；
6、认知制冷系统中多节流阀作用和结构样式
7、研究制冷系统中的制冷剂回流热泵原理。
8、手动膨胀阀的使用
9、外平衡膨胀的认识
10、内平衡膨胀阀的认识
11、毛细管节流使用

---
