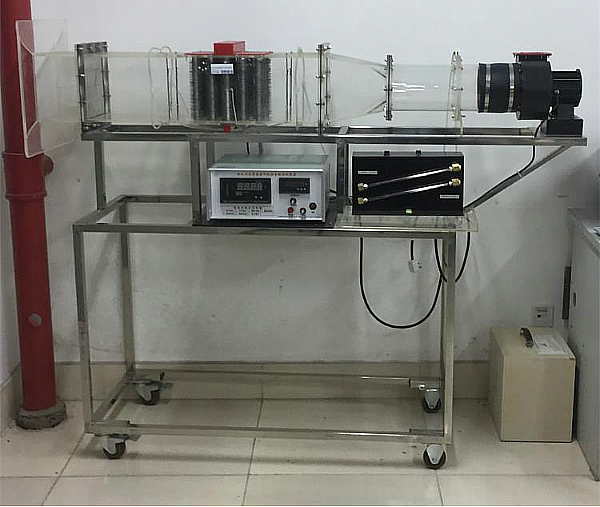

MYR-5强迫对流管蔟管外放热系数测试装置

强迫对流管蔟管外放热系数测试装置-主要用途：
1、了解以流放热的实验研究方法，
2、对空气横向流过管簇表面时的平均放热系数的测试。
3、并将实验数据整理成准则方程式，
4、学习测量风速、温度、热量的基本技能。
二、主要配置：
1、移动式不锈钢支架
2、引风机
3、组合式有机玻璃风洞
4、翅片加热管
5、翅片管簇
6、温度传感器
7、8路智能巡检仪
8、孔板
9、微压表等。
三、主要技术参数：
1、离心风机：电压220V  功率：330W   转速：2800
2、外形尺寸：2000×500×1500mm
3、工作电压：220V  50Hz
4、加热管：石英加热管 、功率500W  4组
5、本装置采用智能巡检仪显示各测试点的温度：
进风温度、出风温度、翅管1温度、翅管2温度、翅管3温度、翅管4温度、室内温度
四、实验原理：
根据相似理论，流体受迫外掠物体时的放热系数α与流速、物体几何形状及尺寸、流体物性间的关系可用下列准则方程式描述：
                     Nu=f（Re，Pr）
实验研究表明，流体掠过横向单管表面时，一般可将上式整理成下列具体的指数形式。

式中  ：c、n、m均为常数，由实验确定，
N _{u m}—— 努谢尔特准则

R _{e m}—— 雷诺准则

P _{t m}—— 普朗特准则

上述各准则中，d——实验管外径，作定性尺寸[米]
                 ω——流体流过实验管外最窄面处流速[m/s]
                 λ——流体导热系数[W/m×℃]
                 α——流体导温系数[m²/s]
                 ν——流体运动粘度[m²/s]
准则角码“m”表示用流体边界层平均温度 作定性温度。
鉴于实验中流体为空气，Prm= 0.7，故准则式可化成：
本实验的任务在于确定c与n的数值，首先使空气流速一定，然后测定有关的数据：电流I、电压V、管壁温度 、空气温度，微压计压差h。至于α、ω在实验中无法直接测得，可通过计算求得，而物性参数可在有关书中查得。得到一组数据后，可得一组R、N_u值，改变空气流速，又得到一组数据，再得一组R、N_u值，改变几次空气流速，就可得到一系列的实验数据。
实验设备：
本对流实验在一实验风洞中进行。实验风洞主要由风洞本体、风机、移动式不锈钢支架、实验管及其加热器、电测温度计、倾斜式微压计、孔板、功率表以及调压器组成。
由于实验段前有整流段，可使进入实验段前的气流稳定。风量由电子调速调节。实验风洞中安装了一根实验管，管内装有电加热器作为热源，管壁嵌有四支热电偶以测壁温。
实验步骤：
⒈将孔板与微压计连接好、校正零点；连接热电偶与电控箱，指导老师检查确认无误后，准备启动风机。
⒉启动风机，让风机空载启动，然后根据需要，调节风量。
⒊开启加热器，根据需要调整变压器，使其在某一热负荷下加热，并保持不变，使壁温达到稳定（壁温在三分钟内保持读数不变，即可认为已达到稳定状态）后，开始记录功率、空气进出口温度及微压计的读数。
   ⒋在一定热负荷下，通过调整风量来改变Re数的大小，并保持调压变压器的输出电压不变，依次调节风机风量测得其压差，空气进、出口温度以及实验管壁温读数，即为不同风速下，同一负荷时的实验数据。
⒌不同热负荷条件下的实验，仅需利用调变压器改变电加热器功率、重复上述实验步骤即可。
⒍实验完毕后，先切断实验管加热电源，待实验管冷却后再停止风机。
实验数据的整理计算：
⒈壁面平均放热系数α
电加热器所产生的总热量Q，除以对流方式由管壁传给空气外 ，还有一部分是以辐射方式穿出去的，因此，对流放热量Qc为Qc =Q－Qr=IV   Q r

Qr——辐射换热量；
ε  ——试管表面黑度；
Co——绝对黑体辐射系数；
T_ω——管壁面的平均绝对温度；
T_f——流体的平均温度；
F——管表面积；
根据牛顿公式，壁面平均对流放热系数为

 2、空气流量的计算
（1）G_k =    m³/s
式中：
    G_k为空气的质量流量
ε——被测介质的膨胀校正系数
F₀——孔板喉部断面面积m²；
ΔP——孔板前、后取压断面的静压差，
ρ——气体密度，kg/m²；
   （2）风管相关尺寸数据
       风管圆形截面段L₁=300mm
                      R=140mm
       风管矩形截面段L₂=580mm
                     W=300mm
                     h=150mm
⒊确定准则方程式
将数据带入，得到准则数，即可在Num为纵坐标，以Rem为横坐标的常用对数坐标图上，得到一些实验点，然后用直线连起来，因IgNum=Igc+Rem
Igc为直线的截距，n为直线的斜率，取直线上的两点

即可得出具体的准则方程式N_u=CRⁿ_e
实验报告要求：
⒈实验原理；
⒉实验原始数据，数据整理；
⒊做出N _u=CR ⁿ_e 图线
⒋误差分析。

---
