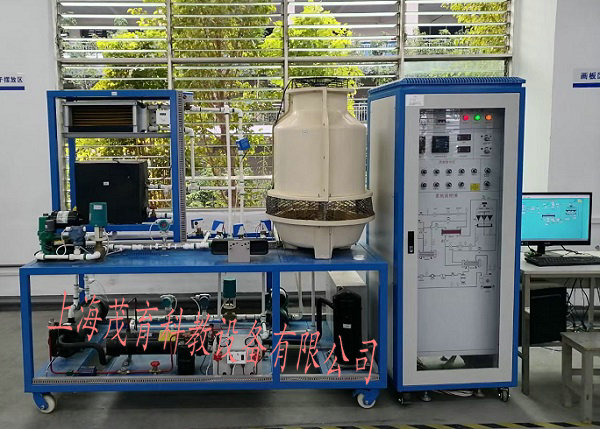

MYCN-30热工学综合实验平台

热工学综合实验平台-是根据相关课程教学大纲要求而研制，能开设热力学基本定律、工质基本热力性质及能量有效转换等实验项目，通过实验使学生掌握相关热工参数的测试方法。适合动力、机械类相关专业《工程热力学》、《传热学》、《热工学》等课程的实验教学设备
二、技术性能：
1、输入电压：三相五线AC380V±10% 50Hz
2、工作环境：温度-5℃～+40℃　相对湿度＜85%（25℃）
3、设备容量：＜30kVA
三、设备组成：
实验设备主要由实验操作系统、信号采集与测控系统、电气控制系统三大部分组成。
1、实验操作系统
主要包括压缩机制冷循环系统、冷凝管特性测试系统、蒸发管特性测试系统、冷却塔及冷却水循环系统等。实验操作系统配备谷轮3HP半封闭水冷机组一套，中央空调室内风机盘管一套，模拟锅炉热水循环系统一套。
2、信号采集与测控系统
绝压传感器：测量检测量热器内部以及压缩机吸气口与排气口的压力
质量流量计：测量系统中制冷工质的质量流量
电磁流量计：用来测量系统中冷却水以及冷冻水的流量
风速传感器：观测系统中冷却塔进风口、风机盘管出风口的风速
温度变送器：观测系统压缩机吸/排气、冷却塔进/出水口、冷凝器制冷剂出口等中各点温度
功率控制器：控制实验系统中电加热丝的加热功率，得到实验所需要的恒温热水
温度显示仪：显示系统中热水箱及量热器内部的温度，同时输出控制信号控制功率变送器的输出功率。
电动调节阀：调节系统中冷却水和冷冻水的流量
功率测量仪：测量压缩机、量热器加热管及热水箱加热管的实时功率。
四、实验项目：
1、制冷系数测量
2、换热器温差传热作功能力损失测定
3、冷却塔性能实验
4、蒸发器性能测试
5、冷凝器性能测试
6、风机盘管空调器制冷量的测试

---
