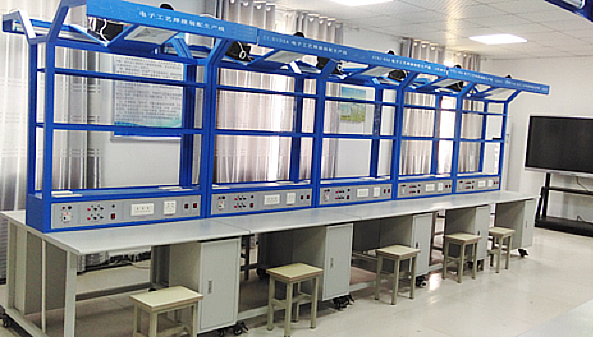

MY-116D电子焊接装配生产线实验台

电子焊接装配生产线实验台是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。
二、技术性能：
1、输入电源：三相四线380V±10％50Hz
2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
3、装置容量：<200VA
4、外形尺寸：单个实训台尺寸为1.1m×1.3m×2m。
三、配置要求：
主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。
1、实训台
实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。
（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。
（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
（4）顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
（5）采用手推插件线专用铝滑轨，导轨间距0-350mm可调，双边布置。
（6）工艺卡：在灯架中间设一路工艺指导卡架，采用H型铝导轨制作，每工位布置一块300×400×1.5mm透明有机玻璃板。
3、实训线路板(每个工位1套)
常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。
4、实训工具套件
配备常用的数字式万用表、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、恒温电烙铁、烙铁架、焊锡丝、吸锡器等工具。
四、实训项目：
任务一：多路抢答器生产
1) 多路抢答器元器件认识及测量
2) 多路抢答器原理图识读及工艺文件填写
3) 多路抢答器装配工具与准备工艺
4) 多路抢答器主板焊接
5) 多路抢答器主板调试
6) 多路抢答器电路板检验
任务二：LED数字电子钟生产
1) LED数字电子钟元器件认识及测量
2) LED数字电子钟原理图的识读及工艺文件填写
3) LED数字电子钟的装配工具与准备工艺
4) LED数字电子钟主板焊接
5) LED数字电子钟主板调试
6) LED数字电子钟主板检验
任务三：六管超外差式调频收音机整机生产
1) 调频收音机元器件认识及测量
2) 调频收音机原理图识读及工艺文件填写
3) 调频收音机常用装配工具与准备工艺
4) 六管超外差式调频收音机主板焊接
5) 六管超外差式调频收音机整机调试
6) 六管超外差式调频收音机整机检验
7) 六管超外差式调频收音机整机包装

---
