MY-13C通用电工电子实验台

二、实验台主要技术指标：
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。
电压稳定度：<10-2           负载稳定度：<10-2           纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器：输出正弦波、矩形波、三角波
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
7）单次脉冲源：没按下一次按钮产生正负脉冲各一组5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
5、绝缘电阻：>5MΩ
6、漏电保护：漏电动作电流≤30mA
三、结构与配备

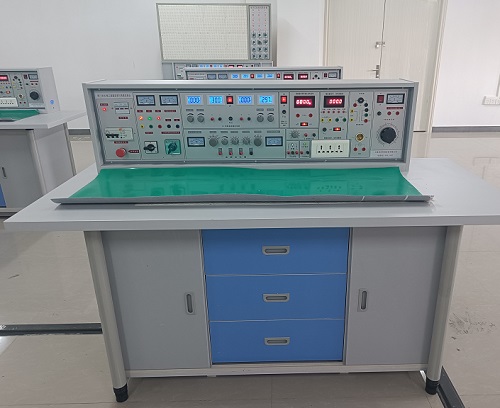

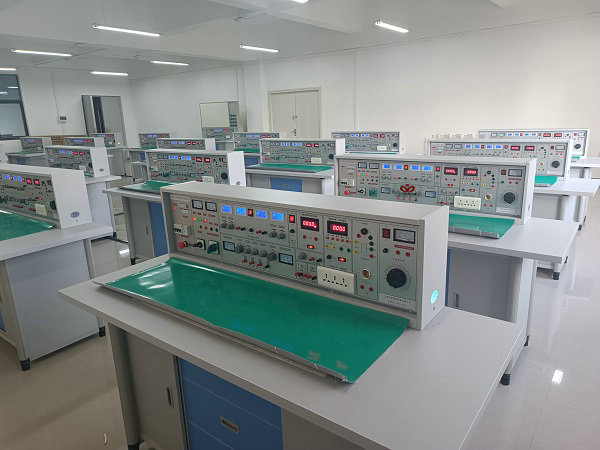

1、实验桌铝木结构，桌子中间是抽屉，放置常用工具，桌子下部左右是元件储存柜，放置实验元器件。1台学生实验桌，一台两座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。

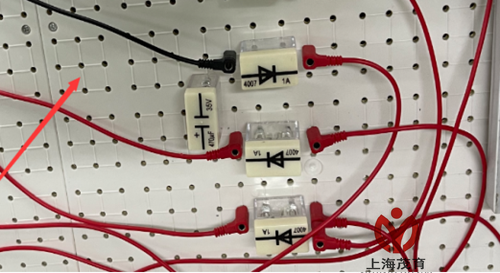

实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面钧布九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电元件必须以独立封装的透明元件盒为单一模块，元件盒插脚要求采用灯笼式插头而非采用香蕉插头（香蕉插头铜片易脱落且易变形而导致接触不良），元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
★要求实训桌正面装配与桌面自成一体的保护挡板，要求挡板由内部模具成型的高强度铝合金和注塑成型的PVC外套组成，要求挡板具有防实验用品滑落、防尘、耐腐蚀特性，确保实验安全与设备保护。挡板拆卸、安装方便，便于日常维护与清洁。
透明元件模块及插脚：

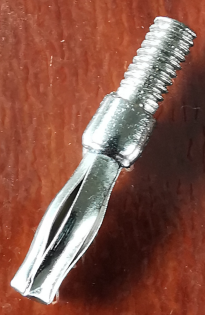

                                灯笼式插头                                          香蕉插头
元件盒插脚要求采用灯笼式插头而非采用香蕉插头（香蕉插头铜片易脱落且易变形，接触不良），元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
五、实验项目：
（1）电工实验

1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程 7．基尔霍夫定律的验证 8．验征楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验征 11．电压源与电流源的等效变换 12．受控源特性的研究 13．一阶电路实验 14．二阶电路的过渡过程	15．研究LC元件在直流和交流电路中的特性 16．负载获得最大功率的条件 17．交流电路参数的测量 18．正弦交流电路中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．三相负载的星、三角接法 23．三相电路及功率的测量 24．R-C选频网络的研究 25．二端口网络研究　 26．单相变压器实验 27．互感电路实验
利用上述27项实验的元器件也可完成下面电路实验
28．最简单的电路 29．电路中各点电位与参考点的选择 30．电阻的串联 31．电阻的并联 32．电阻的混联 33．电阻分压器电路 34．全电路欧姆定律 35．电桥的应用与平衡条件    36．节点电压法   37．回路电压法   38．支路电流法 39．RCL并联电路        40．串联电路 41．变压器结构及工作原理 42．基尔霍夫第一定律 43．基尔霍夫第二定律 44．日光灯电路原理 45．扩大电压表量程 46．扩大电流表量程 47．RC电路的过度过程 48．RL过渡过程 49．电容的串联电路 50．电容的并联电路 51．电容器的充放电	52．电容器在交直流中的作用 53．条形磁铁在线圈中的运动 54．电容的混联 55．纯电阻、电感、电容电路 56．磁耦合线圈的顺串 57．磁耦合线圈的反串 58．欧姆表的工作原理 59．双联开关二地控制 60．用示波器观察磁滞回线 60．磁路欧姆定律 61．两线圈的互感及同名端 62．互感耦合 63．提高功率因数的方法 64．单相电路功率的测量 65．收录机电源电路 66．滤波电路 67．电阻与温度的关系:用伏安法测出灯丝 在不同电压下的阻值。

（2）电子实验

1．晶体二极管的特性及检测       2．晶体三极管输入输出特性 3．低频小信号电压放大器 4．直接耦合两级放大器 5．RC耦合两级放大器 6．负反馈对放大器性能的影响 7．变压器耦合推挽功率放大器 8．互补对称推挽功率放大器(OTL) 9．单相半波整流 10．单相全波整流 11．单相桥式整流 12．单相桥式整流滤波 13．单结晶体管特性 14．单结晶体管触发电路 15．晶闸管简单测试及可控整流电路   16．场效应管测试 17．串联型稳压电压 18．差动放大电路的研究      19．集成运放参数的测试 20．集成运放减法电路 21．集成运放加法电路            22．集成运放积分电路	23．集成运放微分电路 24．集成运放文氏正弦波振荡器 25．电容三点式振荡器 26．电感三点式振荡器 27．集成稳压电路 28．无稳态电路（多谐振荡器） 29．施密特触发器 30．集成与门逻辑功能测试 31．集成非门电路逻辑功能测试 32．集成或门电路逻辑功能测试 33．集成与非门逻揖功能测试 34．CMOS门电路的测试 35．基本RS触发器 36．JK触发器 37．D触发器 38．555时基电路的应用（方波发生器) 39．二一十进制计数器 40．二一十进制8421译码器   41．加法器 42．减法器 43．用集成与非门构成单稳态触发器   44．组合逻辑电路
利用上述44项实验元器件也可完成下面实验
143．电压跟随器 144．差动放大基本电路   145．运算放大器的差动输 146．反相输入求和运算 147．同相输入求和运算    148．双端输入求和运算 149．基本积分电路 150．EG考滤泄漏阻对的积分运算电路　 151．提高积分时间常数的措施 152．快速积分电路 153．模拟一阶微分方程电路 154．模拟二阶微分方程电路 155．基本微分电路 156．实用微分电路 157．利用间接方法得到近似微分 158．基本对数运算电路 159．利用三极管的对数特性组成对数运算电路 160．反对数放大的基本电路 161．Vo正比于VxVy电路 162．简单的过零此较电路 163．具有滞迥特性的比较电路 164．双限比较电路 165．利用二级管作为上限检测幅度选择电路 166．双限三态比较电路 167．下限检幅选择电路 168．基本采样保护电路 169．RC无源网终的低通滤波电路 170．滤波电路接到组件的同相输入端 171．滤波电路接到组件的反相输入端 172．简单二阶RC滤波电路 173．典型RC有源滤波电路 174．两阶有源滤波电路 175．多路反馈二级有源滤波电路 176．典型二阶高通有源滤波电路 177．基本带通滤波电路 178．典型带通滤波电路 179．用双T网络组成的带阻滤波 180．输出限幅的反相器 181．实用差值运算放大器 182．矩形波振荡电路 183．阻容移相触发电路 184．电热褥调温装置 185．宽度可调的矩形波发生器 186．简单的锯齿波发生器 187．幅频可调的锯齿波发生器 188．单相桥式整流常用画法电路 189．全波整流电路的最大反向峰值电压    190．电容滤波电路 191．电容滤波带电阻负载	192．全波整流电容滤波电路 193．RC滤波电路 194．多段RC滤波电路 195．基本的LC滤波电路 196．T型滤波电路 197．二倍压整流电路 198．三倍压整流电路   199．基本稳压管稳压电路 200．基本调整管稳压电路 201．具有放大环节的稳压电路   202．调整管稳流电路 203．电子滤波器 204．串联稳压电路　 205．并联稳压电路 206．电子催眠器 207．三端集成稳压电路 208．正电源输出可调的集成稳压电路 209．单相全波可控整流 210．硅稳压管稳压电路 211．单相半波可控整流 212．单相桥式半控整流 213．充电用硅整流器原理 214．感性负载对晶闸管的影响 215．晶闸管触发导通试验 216．反电动势负载晶闸管电路 217．简易电子调压电路 218．测试单结管分压比n 219．单结管振荡电路 220．单结管触发应用电路 221．二极管"与"门电路 222．三极管"或"门电路 223．与逻辑形象化 224．或逻辑形象化 225．非逻辑形象化 226．三极管"非"门 227．三极管"与非"门 228．三极管"或非"门 229．三扳管双稳态电路 230．三极管单稳态电路 231．三极管多谐振荡电路 232．置位触发电路 233．射极耦合双稳态 234．对称式多谐振荡器 235．环形多谐振荡器 236．微分型单稳态电路 237．集成施密特电路 238．矩形波发生器 239．单脉冲电路 240．连续脉冲发生器

---
