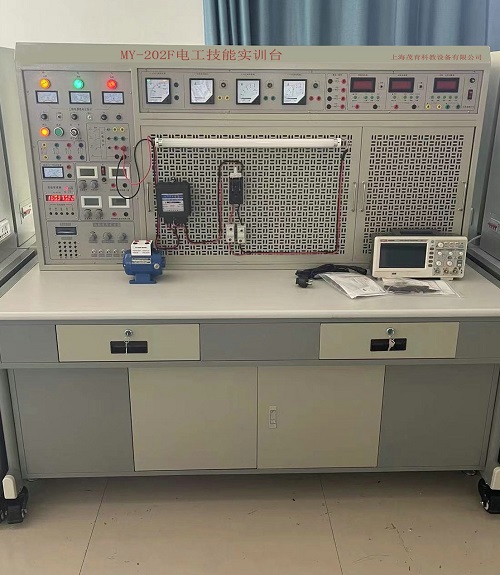

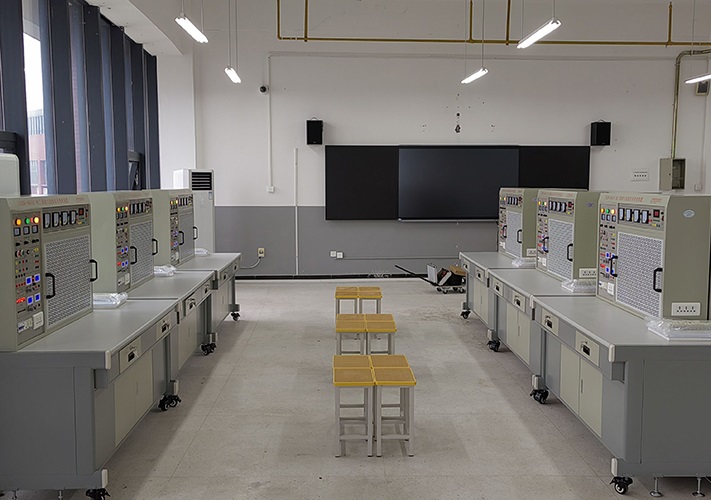

MY-202F电工技能培训考核装置
一、电工技能培训考核装置-
产品特点:
该实训台是综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构,训练与鉴定接近工业现场,外形美观,结构合理,牢固、耐用,实训方式灵活,增加元器件即可增加实训项目,可扩展性强,装置设置多重科学安全保护措施,确保设备和使用者人身安全,非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能。
二、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、外形尺寸:1600×700×1700(mm)
3、工作温度:-10℃~40℃,相对湿度<85%(25℃)
4、装置容量:<1.0KVA
5、重量:100Kg
三、实训屏构成与性能:
1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。
2、电源及参数:
2.1、输入电源:三相四线电源,输入时红、黄、绿三只指示灯亮。
2.2、电源输出:总电源开关开启后,打开电源开关锁,按下启动按钮,三相四线电源输出,三只450V电压表指示工作线电压。
2.3、恒流稳压双用电源:两路独立。每路输出电压0-30V,输出电流4mA-1500mA,内置式继电器自动换档,多圈电位器连续调节,使用方便,电流电压输出有0.5级数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mV。
3、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控装置过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者安全。
★4、智能功率、功率因数表
1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。
3)负载类型:L、R、C。
4)测量精度:±0.5%+2。
5)抽样率:5次/秒
6)工作温度范围:-20℃~+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★5、功率输出函数发生器/频率计:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 |
≥10V |
输出阻抗 |
50Ω |
失真度 |
<1%(0.1HZ-- 1KHz) |
频率范围 |
0.1HZ~3MHz,采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节,正弦波输出具有20db,40db衰减 |
方波占空比 |
可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。 |
频率计最高测量范围 |
100MHz,自动换档 |
7、指针式测量电表:交流450V 1只,交流5A 3只,精度1.0级。
8、整流二极管:提供四只IN5408二极管,用于整流或能耗制动。
9、大功率电阻:三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于异步电动机的能耗制动。
10、单、三相插座:为外部仪器提供工作电源。
四、实训操作桌:铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。
五、构成与配备
1、学生实训操作桌1张,一桌二座,桌面配备一块胶皮板保护桌面,桌体下部配备元件储存柜,放置实训考核元器件,使用、保管方便,桌体中部左右设有两个抽屉,放置常用工具等。
2、学生实训台:共1台,每张学生实训考核操作桌上配置1台。
3、配置清单:
序号 |
名 称 |
数量 |
单位 |
备 注 |
1 |
表笔、扳手、尖嘴钳、剥线钳等电工工具 |
1 |
套 |
|
2 |
电烙铁及烙铁架 |
1 |
套 |
|
3 |
指针万用表MF-47 |
1 |
只 |
|
4 |
数字万用表UT33B+ |
1 |
只 |
|
5 |
单相电度表 |
1 |
只 |
|
6 |
三相电度表 |
1 |
只 |
|
7 |
电流互感器 |
3 |
只 |
|
8 |
兆欧表 |
1 |
只 |
|
9 |
钳形电流表 |
1 |
只 |
|
11 |
RT18-32X熔断器2P |
1 |
只 |
|
12 |
RT18-32X熔断器3P |
1 |
只 |
|
13 |
开关、插座、86底座、平灯头 |
各2 |
只 |
|
14 |
20W日光灯 |
1 |
套 |
|
16 |
三相电动机拆装拉具 |
1 |
套 |
|
17 |
钢锯架 |
1 |
把 |
|
18 |
单相电动机 |
1 |
台 |
|
19 |
三相电动机180W |
2 |
台 |
|
20 |
交流接触器 |
3 |
只 |
CJX2-0910 380V |
21 |
辅助触头 |
3 |
只 |
F4-22 |
22 |
断路器 |
1 |
只 |
DZ108-20/10 |
23 |
3H按钮 |
2 |
只 |
|
24 |
热继电器 |
1 |
只 |
R16B-20/3 |
25 |
时间继电器 |
1 |
只 |
|
26 |
50W变压器 |
1 |
只 |
|
27 |
三相闸刀 |
1 |
只 |
|
28 |
信号灯 |
1 |
只 |
|
30 |
走线槽 |
2 |
米 |
|
31 |
配套塑料卡与螺丝 |
100 |
套 |
|
32 |
实验指导书 |
1 |
本 |
|
六、电工技能培训考核装置-
参考实训考核项目:
(1)电工基础训练
1.低压验电笔的使用
2.灭火器的操作方法(教师演示)
3.口对口人工呼吸法和胸外心脏压挤法急救的掌握
4.常用工具的使用与识别
5.常用导线的连接和绝缘的恢复
6.电烙铁的拆装与焊接技能训练
7.电工识图训练
8.电工布线工艺
(2)照明等单相电路的接线与调试
9.日光灯电路的安装接线
10.单相电度表直接接线电路安装
11.单相电度表经电流互感器的接线电路安装
12.配电板安装
13.室内配线
14.室内照明电路安装
电工仪表选用
15.万用表转换开关的使用和读数
16.交流电压的测量
17.直流电压、直流电流的测量
18.电流表、电压表的安装
19.电阻的测量
20.兆欧表、钳形电流表接地电阻测定仪的使用
21.单相功率、功率因数的测量
22.三相四线有功电度表的安装接线
23.三相四线有功电度表经电流互感器的安装与接线
(2)低压电器及电动机的拆装维修
24.常用开关继电器拆装
25.交流接触器的拆卸与组装
26.常用启动器的结构观察与检测
29.三相鼠笼式电动机的拆装与测试
30.三相鼠笼式异步电动机运行巡视
31.三相鼠笼式异步电动机的定期检修
32.三相鼠笼式电动机故障分析
33.定子绕组局部故障的排除
34.单相电容式电动机绕组的拆装
35.单相电容式电动机故障与排除
36.手动正转控制线路的安装与检修训练
(4)动力及控制电路的安装、调试与维修
37.接触器点动正转控制
38.具有自锁的正转控制
39.具有过载保护的正转控制
40.接触器联锁的正反转控制
41.按钮联锁的正反转控制线路
42.按钮、接触器复合联锁的控制线路
43.按触器控制Y-△降压控制
44.X62-W型铣床主轴与进给电机的联锁控制
45.时间继电器控制Y-△降压起动控制
46.C620-1型车床控制线路的模拟安装
