MY-C650-2普通车床电气技能实训台

C650-2普通车床电气技能实训台-是为各大、中专院校、职业学校的电气、自动化及相关专业等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

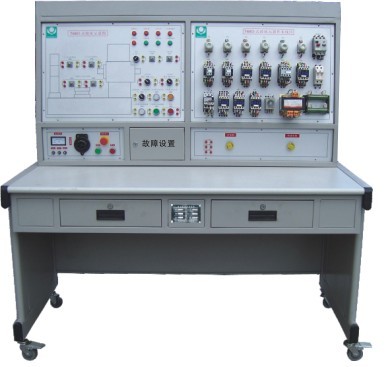

（参考图）
二、适用范围：
    本装置适用于C650-2型普通车床电气控制的模拟与C650-2型普通车床电气故障排除的技能考核。
三、技术性能：
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
四、基本装备：
1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
    提供三相交流电源（380V）
（2）人身安全保护体系
    屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
    屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
    面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
    面板上印有C650型普通车床示意图，可以很直观地看出C650普通车床的外形轮廓。
3、元器件安装板
    面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
4、三相异步电动机
    3只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵和快速移动电动机。
5、故障开关箱
    设有32个开关，其中1到23用于故障设置；24到32保留。
6、实验桌
    实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
五、实验内容：
1、学生熟悉常用低压电器的机构、原理；
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；
3、提高学生的动手能力的技能操作水平；
4、通过对机床故障排除，完成机床常见故障的排除；
5、可以设置故障点做为维修电工的技能考核台。

友情提示：
1、设备验收：各采购单位收货时请检查C650-2普通车床电气技能实训台的货品外观，核实C650-2普通车床电气技能实训台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供C650-2普通车床电气技能实训台使用说明书和质保期，在质保范围内提供对C650-2普通车床电气技能实训台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的C650-2普通车床电气技能实训台选型错误或设备购买数量错误，造成C650-2普通车床电气技能实训台的退换货要求，将不被接受；
4、设备货期：对C650-2普通车床电气技能实训台的发货期为参考值，如您需要了解C650-2普通车床电气技能实训台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对C650-2普通车床电气技能实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关C650-2普通车床电气技能实训台的技术咨询；
