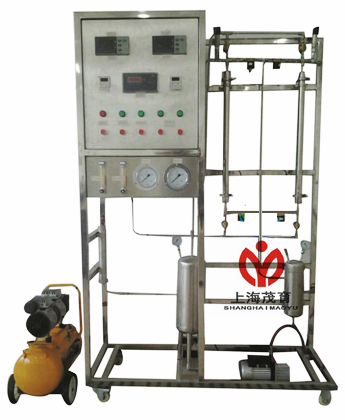

MYHG-31变压吸附实验设备

变压吸附实验设备-由无油空压机供气，配备气体缓冲罐，气体由转子流量计计量，由稳压阀控制，通过干燥器进入变压吸附器。变压吸附器内装填 5A 分子筛，变压吸附器的吸附、解吸由三位五通中封管接电磁阀及时间控制器控制，吸附、解吸压力由压力变送器和压力表进行测量，产生的氧气由测氧仪测定纯度，实验操作方便。
二、技术指标:
1、操作压力： 0~0.3MPa （表压）；操作温度：室温
2、变压吸附器：Φ 32mm × 750mm；
3、测氧仪： 1 台；
4、流量 0.6~4L/min
5、吸附剂： 400ml/ 台， 5A 分子筛；
6、工作电源：电压AC220V，功率1.0KW，标准单相三线制
7、外形尺寸：1200×500×1800mm（长×宽×高）
三、设备结构:
本装置由仪表控制柜和操作架台组成，包括双不锈钢变压吸附器、缓冲罐、产品罐、空压机、压力变送器、电磁阀及测氧仪等。
四、配置组成:

序号	部件名称	技术要求
1	无油空压机	0.7MPa，120L/min
2	直通球阀	Φ3mm ，前后卡套螺帽密封，材质 304SS
3	指针压力表	0~0.4MPa，Φ 63mm U 型抱卡
		0~0.4MPa，Φ 63mm ，径向
		0~1MPa，Φ 63mm ，径向
4	稳压调节器	Φ6mm ，一进二出
5	截止阀	Φ6mm ，前后卡套螺帽密封，材质 304SS ，塑料圆形防滑手柄
		Φ6mm ，前后卡套螺帽密 封，材质： 304SS
6	调节阀	Φ3mm ，前后卡套螺帽密封，材质 304SS ，不锈钢圆形防滑手柄
7	干燥器	Ф25~32mm ，长 250 300mm ，六方单丝焊头，平面密封连接，材质： SUS321
8	转子流量计	1.6~16L/min，气体
		50~500ml/min，气体
9	三位五通电磁阀	451A-D0A- DM ；Φ 6mm ，中封管接，材质 304SS
10	压力传感器	0~0.4MPa，精度：± 0.5 FS ，温度漂移 0.03 %FS/℃
11	人工智能仪表	AI-702M+J1 （模块）
12	时间控制器	BYHL-01 ，72 × 72
13	变压吸附器	Φ32mm ，长 750~800mm ，六方单丝焊头，平面或密封连接，材质： SUS321
14	氧分析仪	量程范围：1.0~100 ％，响应时间 10s ，气体流量：0.05 ~ 0.3L/min ，使用温度：室温~ 40 ℃，相度湿度<95%
15	仪表控制配电柜	静电喷涂，含有控制系统的控制器、电源模块、保险开关及信号接线端子、断路器、接触器、固态继电器、系统电源启动按钮、动力电接线端子等器件
16	各种管线及仪表接头	根据实际位置及工艺流程



---
