| 分 项 | 说 明 | |||
| 设备功能 |

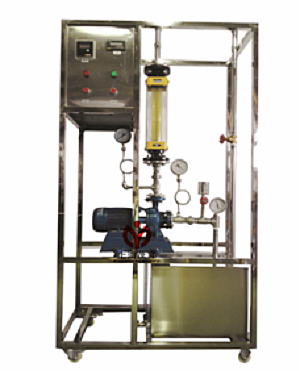

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念； 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、流量测量采用了转子流量计或涡轮流量计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。 6、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。 7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 实验目的 |
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。 2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。 3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 4、测定流量调节阀某一开度下管路特性曲线。 5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 6、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。 7、采用计算机对实验数据进行采集，同时对液体流量进行控制。 |
|||
| 设计参数 |
液体流量：0.2～10m3/h，离心泵出口压力：0-0.2MPa。 离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。 液体温度：常温。 |
|||
|
公用设施 |
水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水,外配设备：无。 |
|||
| 主要设备 |
单相矢量变频器，规格：（0-50）Hz。 压力传感器：测量范围0-0.4MPa 精度0.5级。 负压传感器：测量范围-0.1-0MPa 精度0.5级。 光电转速传感器：测量范围0~2999rpm，精度1rpm，转速检测机构。 宇电AI708H（带485接口）数显转速检测仪。 宇电AI601（带485接口）智能功率数字显示仪。 宇电AI501（带485接口）温度数字显示仪。 宇电AI702M（带485接口）压力数字显示仪。 宇电AI501（带485接口）流量数字显示仪。 DN25涡轮流量计：0.5~10m3/h，4-20mA远传输出，流量检测机构。 304不锈钢离心泵：功率750W，10mm3/h。 水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接，总出口闸阀；管道法兰连接涡轮流量计。 电器：接触器、开关、漏电保护空气开关。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | |
| 液体流量 | 涡轮流量计 | 数字显示仪表，精度：0.5%FS | 变频器 | |
| 泵进口压力 | 负压传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 泵出口压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 泵功率 | 功率变送器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 电机转速 | 光电传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力、功率、转速等模拟量信号采集。配数据处理采集一套，在线工业组态软件一套。 | |||
友情提示：
1、设备验收：各采购单位收货时请检查离心泵特定曲线测定实验设备的货品外观，核实离心泵特定曲线测定实验设备的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供离心泵特定曲线测定实验设备使用说明书和质保期，在质保范围内提供对离心泵特定曲线测定实验设备的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的离心泵特定曲线测定实验设备选型错误或设备购买数量错误，造成离心泵特定曲线测定实验设备的退换货要求，将不被接受；
4、设备货期：对离心泵特定曲线测定实验设备的发货期为参考值，如您需要了解离心泵特定曲线测定实验设备的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对离心泵特定曲线测定实验设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关离心泵特定曲线测定实验设备的技术咨询；
