| 技术指标 | 说 明 | |||
| 装置功能 |
1、用于固定床教学和工艺数据的测定。 2、科学研究催化剂评选及寿命试验。 3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。 |
|||

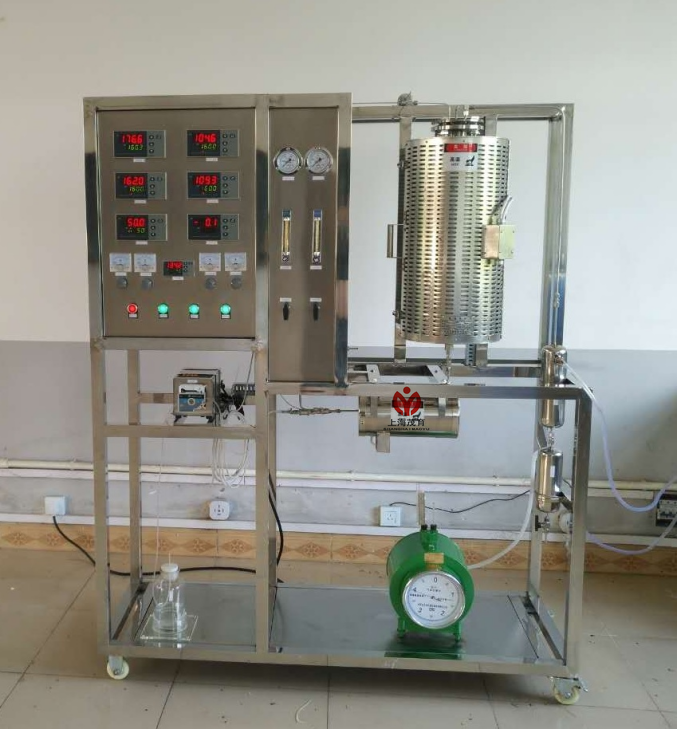

| 主要配置 | 固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、转子流量计、湿式气体流量计、计量泵、压力表、温控仪表、不锈钢框架、控制屏。 | |||
| 公用设施 |
1、水：装置需冷却水，自带和自来水管相连的接口。 2、电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 |
|||
| 技术参数 |
1、小型管式固定床反应器：φ20×550mm，304不锈钢材质；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30ml；最高使用压力，0.2MPa. 2、反应器加热炉：230×230×500mm，开启式三段加热，总功率：3KW，加热形式：碳化硅炉管+金属内衬，最高使用温度：600℃。 3、预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。 4、流量计：采用LZB-3（40~400ml/min）型气体流量计两支,流量计自带调节阀。 5、微型隔膜计量泵：最大流量：3L/h，冲程频率120n/min，吸程2m，工作功率：30W。 6、压力表：量程:0~0.6MPa，分别对气体的压力和反应器压力进行测定。 7、混合器：304不锈钢材质，容积约50ml，在预热器入口前将各原料汇合并一同送入预热器。 8、冷凝器：ф40×400mm，材质：304不锈钢。出口气体冷却除去多余的水分。 9、气液分离器：ф50×150mm，材质：304不锈钢。 10、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。 11、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 12、外形尺寸：1600×550×1900mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 液体加入量 | 计量泵 | 数字流量显示仪 | 冲程频率调节 | |
| 预热温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 加热炉温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 反应温度 | K型热电偶 | 数字温度仪表 | 无 | |
| 反应压力 | 指针式压力表 | 压力表就地显示 | 无 | |
友情提示：
1、设备验收：各采购单位收货时请检查气固相固定床催化反应实训平台的货品外观，核实气固相固定床催化反应实训平台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供气固相固定床催化反应实训平台使用说明书和质保期，在质保范围内提供对气固相固定床催化反应实训平台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的气固相固定床催化反应实训平台选型错误或设备购买数量错误，造成气固相固定床催化反应实训平台的退换货要求，将不被接受；
4、设备货期：对气固相固定床催化反应实训平台的发货期为参考值，如您需要了解气固相固定床催化反应实训平台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对气固相固定床催化反应实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关气固相固定床催化反应实训平台的技术咨询；
