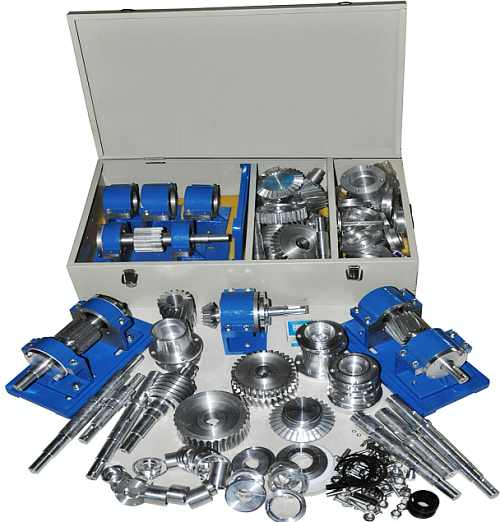

MY-516C轴系结构设计实验箱

一、轴系结构设计实验箱-产品介绍：
本实验箱内共有基本零件共有68种125件，另配有标准件7类166件，该套轴系是目前国内同类产品中较为齐全，数量最多，覆盖教材内容较广的产品其设计先进，加工精细，提供装配方案图例三十一种，有利于开阔丰富学生装的视野，对开展轴系结构设计和轴系结构分析，培养学生的机械设计能力具有明显的效果。

二、性能规格
1、模型材料除标准件外全部用铝合金制作。
2、实验箱尺寸：580×360×200左右
3、实验箱重量；25KG左右。
4、配置清单：（一）标准件清单

序号	零 件 名 称		序号	零 件 名 称
1	轴承6205		14	螺钉M6×10
2	轴承80205		15	垫圈6
3	轴承30205		16	垫圈6
4	轴承8204		17	垫圈8
5	轴承1205		18	垫圈10
6	螺栓M6×25		19	垫圈3
7	螺栓M6×20		20	螺母M10
8	螺栓M8×25		21	毡圈22
9	螺钉M10×30		22	毡圈30
10	螺钉M3×8		23	油封PD22×40×10
11	螺钉M3×5		24	挡圈52
12	螺钉M3×6		25	挡圈22
13	螺钉M5×12
7类166件   螺丝、螺母、垫圈类采用钢制品

（一）组件清单

序号	零 件 名 称		序号	零 件 名 称
1	轴承座上盖		35	轴承定位圈
2	轴承座下座		36	轴I
3	双轴承座上盖		37	圆螺母
4	双轴承座下座		38	轴承隔套
5	双轴承座1上盖		39	套杯
6	双轴承座1下座		40	轴承透盖II
7	直齿轮轴		41	锥齿轮衬套
8	轴承透盖		42	锥齿轮轴
9	小直齿轮		43	C键
10	大直齿轮		44	轴端档圈I
11	大斜齿轮		45	轴端档圈II
12	小斜齿轮		46	调整垫III
13	小锥齿轮		47	调整垫II
14	大锥齿轮		48	套杯I
15	蜗杆		49	锥齿轮轴I
16	蜗轮		50	轴承透盖III
17	斜齿轮轴		51	轴承透盖IV
18	轴承闷盖		52	毡圈压盖
19	轴承透盖		53	套杯II
20	轴套		54	套球II盖
21	嵌入式闷盖		55	圆螺母I
22	嵌入式透盖		56	过渡套
23	嵌入式透盖I		57	过渡板
24	石棉密封垫		58	轴II
25	调整垫		59	外调整轴承盖
26	调整垫I		60	调整轴承圈
27	轴端挡圈		61	轴III
28	轴间挡圈		62	轴套II
29	轴		63	轴套III
30	轴套		64	调整板
31	轴套I		65	密封板
32	键		66	甩油环
33	键I		67	底板
34	中间轴		68	T型槽用螺母
共计68种125件

---
