通用电力拖动实验室成套设备

通用电力拖动实验室成套设备；介绍：

该装置适用于电工专业、机电一体化技术、电气自动化设备安装与维修专业、机械制造与自动化专业实训，可用于《电气控制系统安装与调试》、《电工基础》、《电气与电机控制技术》等课程的实验实训教学，及职业技能大赛及现代电气控制系统安装与调试项目实训。本实训室也适用于机电类院校、企业、下岗职工、再就业人员进行在职或岗前职业技能培训。

实训台由钢板作制作的多功能安装板（网孔板）设备和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。

二、技术指标

1、外型尺寸1600mm×700mm×1700mm；

2、设备的材料：铝木结构；

3、电源：

1) 输出交流电源：三相四线380V、单相220V，电压电流表指示。

2) 低压交流电源:3V、6V、9V、12V、18V、24V、36V；并可输出双3V、6V、9V、12V、18V。

3) 电源插座：提供4个多功能电源插座。

4) 人身安全保护功能：电流型漏电保护、电压型漏电保护、防触电实验导线、急停按钮。

5) 测量仪表:指针式交流450V电压表一只；指针式交流电流表3A。

6) 提供整流二极管1N5408，4只，平均电流3A。

三、结构功能：

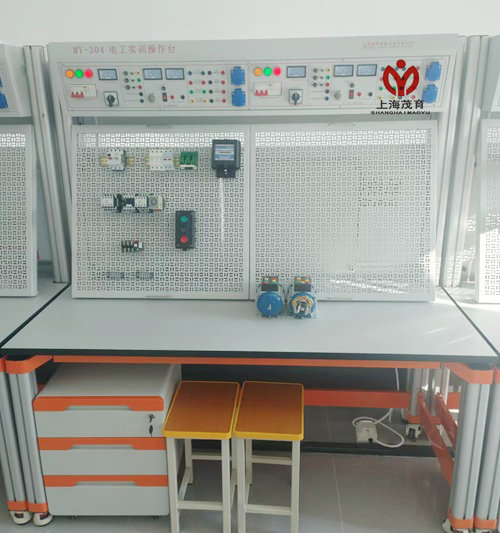

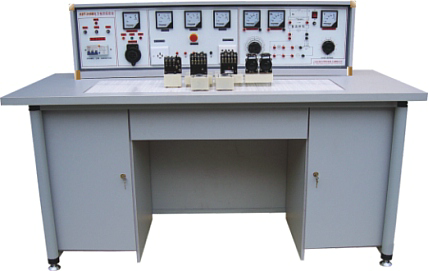

本设备由实训屏（内置电源）、实训桌、储物柜三大部分组成。以铝合金设备主要框架材料；实训屏、桌面采用螺丝连接;立柱采用120×50mm壁厚1.3mm方型铝合金立柱一次挤压成型；横梁为120*20mm铝合金方管；连接转角采用专用高强度加强筋塑粉烤漆工艺。铝镁合金表面经电泳、静电环氧树脂粉末喷涂处理，具有耐腐蚀、防火、防潮等功能，美观实用。由两条铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是双工位电源，每工位电源的布局依次为电源保护装置、电源输出、电源指示装置；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便设备移动。储物柜采用标准三层结构带自锁脚轮。设备储物柜的位置可根据需要灵活调整。

四、实训项目举例：

1、照明电路安装连接实训；

2、单相电能表的应用；

3、电动机点动与连续转动电路连接实训；

4、按钮联锁的电动机正、反转电路连接实训；

5、接触器联锁的电动机正、反转电路连接实训；

6、接触器和按钮双重联锁的电动机正、反转电路连接实训；

7、两地控制的电动机控制电路的安装；

8、电动机定子绕组串联电阻启动控制电路连接实训；

9、按钮切换的Y－△启动控制电路的连接实训；

10、时间继电器切换的Y－△启动控制电路的连接实训；

11、电动机半波整流能耗制动控制电路连接实训；
