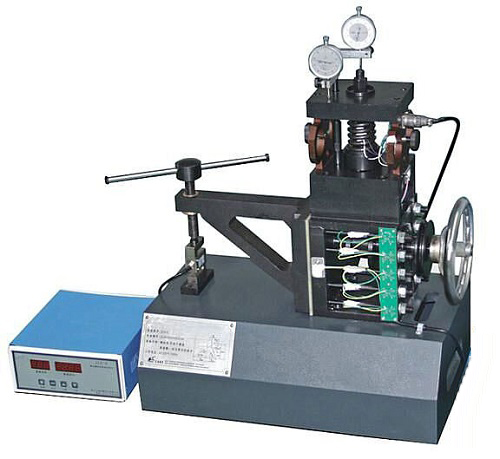

MY-554静动态螺栓综合实验台

一、静动态螺栓综合实验台-功能简介
现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及静、动态特性参数，是工程技术人员的一个重要课题。螺栓联接实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。

二、性能特点
1、该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
2、螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。
3、通过计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验；
三、实验项目及内容
1、螺栓组载荷分布及其测试；
2、静态测试相对刚度变化对螺栓总拉力的影响；
3、动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4、电阻应变仪的工作原理及各测量点应变片的组桥方式
四、实验设备主要技术参数
1、单相交流异步电机：90W、N=1400r/min
2、电阻应变片电阻值：R=120Ω；灵敏度系数：K=2.08
3、螺栓组实验螺栓：M12（10个）
4、实验单螺栓：M16（1个）
5、四路静动态测试仪：测量范围：0±30000με
1. 零点不平衡：±10000με
2. 基本误差：0.2﹪FS
3. 分辨率：1με
4. 零点漂移：±2με/4小时、±0.5με/℃
5. 测量方式：1/4桥、半桥、全桥
6、外型尺寸：800×350×600

---
