MY-590联接与配合实测绘图训练装置

联接与配合实测绘图训练装置-产品特点
1、项目实际化：以常用实际联接与配合组件为训练对象；
2、功能系统化：看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式；由简单组件到复杂组件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会。
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；

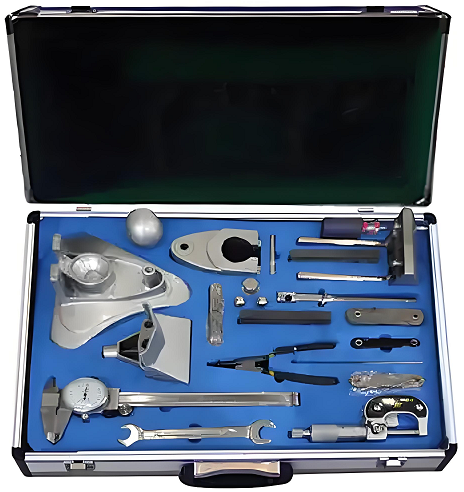

5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。

二、产品参数

《联接与配合》实测绘图训练组合装置
项 目	参    数	项目	参 数
外形尺寸	40×30×7cm	重量	5(kg)
常用联接与配合组件 （17件/套）	螺纹联接：外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接 轴承联接与配合：深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合 键联接与配合：平键、矩形花键联接与配合 销联接与配合：圆柱、圆锥销连接与配合 齿轮传动联接与配合：圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动
测量与 组装工具	游标卡尺、外径千分、螺纹样板	类 型	便携组合式(检测零件、测量工具及指导书均放在一个精制的综色箱子里)

三、产品功能

训练模式	训练内容
1、看图找组件训练； 2、组件拆装训练； 3、组件测量训练； 4、组件组合绘图训练。	训练一  螺纹联接绘图训练   训练二  轴承联接与配合绘图训练 训练三  键连接与配合绘图训练 训练四  销连接与配合绘图训练 训练五  齿轮传动连接与配合绘图训练

---
