MY-585典型零件实测绘图训练装置

一、典型零件实测绘图训练装置-产品特点
1、项目实际化：以典型实际零件为训练对象；
2、功能系统化：看图找零件、零件测绘、零件绘图三位一体的训练模式；一视图、二视图、三视图和多视图零件由简单到复杂的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。

二、产品参数

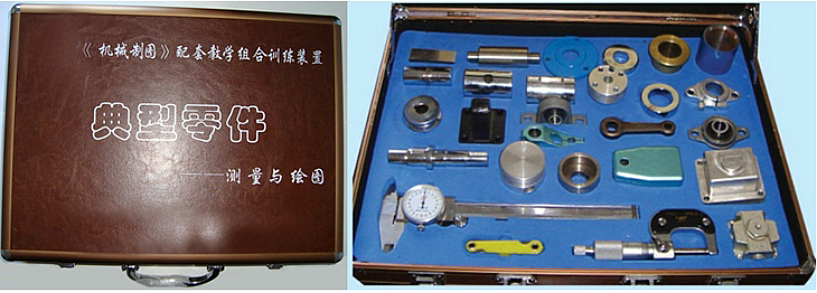

《典型零件》实测绘图训练组合装置
项    目	参    数	项目	参    数
外形尺寸	40×30×7cm	重量	5(kg)
典型零件 （24件/套）	一视图零件：光轴、铜套、垫片等 二视图零件：长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架等 三视图零件：底座、低速轴、轴承座等 多视图零件：活塞、阀体等
测量工具	游标卡尺、外径千分、圆弧样板等	类 型	便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里)
教学资料	1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案现场演示、 3、免费培训2－3名老师。 4、模拟仿真微课教学训练系统软件。

三、产品功能

训练模式	训练内容
1、看图找零件训练；    2、零件测绘训练； 3、零件投影绘图训练； 4、立体图绘图训练。	训练一  一视图零件测绘训练  训练二  二视图零件测绘训练 训练三  三视图零件测绘训练

---
