MY-589标准零件实测绘图训练装置

一、标准零件实测绘图训练装置-产品特点
1、项目实际化：以实际标准零件为训练对象；
2、功能系统化：看图找标准零件、标准零件测量、标准零件绘图三位一体的训练模式；由简单标准零件到复杂标准零件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会。
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。

二、产品参数

《标准零件》实测绘图训练组合装置
项    目	参    数	项目	参    数
外形尺寸	40×30×7cm	重量	5(kg)

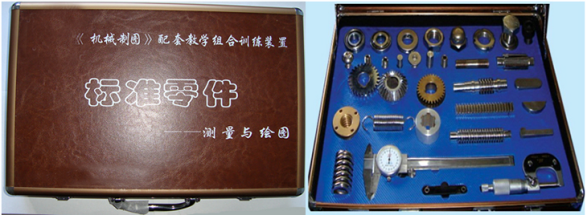

标准零件 （30件/套）	轴承零件：深沟球轴承、圆锥滚子轴承、推力球轴承 螺栓零件：外六角螺栓、内六角螺栓测绘、双头螺栓 螺钉零件：圆头螺钉、沉头螺钉、紧定螺钉1、紧定螺钉1 螺母零件：外六角螺母、球头六角螺母、圆螺母 垫圈零件：平垫圈、弹簧垫圈 键销零件：平键、半圆键、矩形外花键、矩形内花键、圆柱销、圆锥销 齿轮零件：圆柱齿轮、齿条、圆锥齿轮、蜗杆、涡轮 弹簧零件：压缩弹簧、拉伸弹簧
测量工具	游标卡尺、外径千分、螺纹样板	类 型	便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里)

三、产品功能

训练模式	训练内容
1、看图找零件训练；   2、零件测绘训练； 3、零件投影绘图训练。	训练一  轴承零件测绘训练  训练二  螺栓零件测绘训练 训练三  螺钉零件测绘训练  训练四  螺母零件测绘训练 训练五  垫圈零件测绘训练  训练六  键销零件测绘训练 训练七  齿轮零件测绘训练  训练八  弹簧零件测绘训练

---
