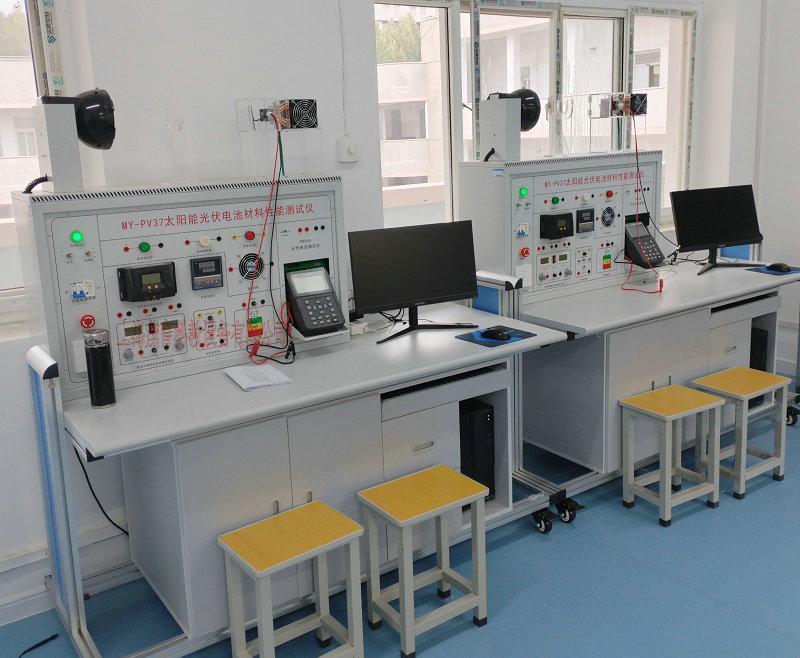

MY-PV37太阳能光伏电池材料性能测试教学系统

太阳能光伏电池材料性能测试教学系统-可以对目前所有的太阳能电池材料进行全面的测试，还对电池产品应用进行功能试验，即可以用于检测中心，又可以科研教学，是各大专院校，科研机构，生产厂家的理想测试设备。
一、试验内容：
1.半导体的电流电压特性研究；
2.太阳能电池基本特征参数研究（开路电压、闭路电流、功率因子测定预分析）；
3.环境参数对太阳能电池的影响研究（温度特性）；
4.太阳能电池的光谱响应特征研究（八组单色滤色片）；
5.不同基材（硅电池、薄膜电池，染料敏化电池）太阳能电池特性对比研究；
6.太阳能应用演示实验。
7.能够测量学生自我制备的电池的光电转换性能。
二、系统组成：
1. 聚光式标准太阳模拟光源
2. 材料恒温控制箱
3. 单色光谱过滤装置
4. I/V曲线测试仪
5. 综合测试实验台
6. 太阳能光伏电池材料性能测试分析软件
三、太阳能光伏电池材料性能测试教学系统-技术要求：
1. 模拟标准阳光光源
   光源类型：氙灯点光源
   模拟光不均匀性：≤± 5%
   模拟光不稳定性：≤± 5%（1小时内）
   光谱匹配：AM1.5，符合IEC60904—9标准
   光强范围：（600-1100）W/ m 2      可调；
   有效辐照面积：聚光方式照射  同光孔径5-50mm可调；
   长弧氙灯寿命：1000小时
2. 单色光谱过滤装置
   用于测量太阳能材料对不同光谱照射的相应效率。
   滤光片尺寸：直径50MM
   光谱范围：395-1035nm波长范围内8组超薄滤色片（峰值精度，带宽10nm，峰值透过率优于60%）；
3. 材料恒温控制箱
   因为温度是影响材料工作的重要指标，将被测材料放入测试箱，直接模拟出各种环境温度，并且标准光源通过透光孔进入恒温控制箱内，获得测量结果.
   制冷方式：半导体恒温装置，实现加热制冷一体化控制，温度范围-10-30°C，精度0.5°C；
   智能高精度控温仪，微机软件实时显示测量结果，工作状态曲线与数据并存具有分析功能.
   控温范围任意调整，标准RS232通讯接口
   测试样品尺寸5mm×5mm到50mm×50mm；
   全密封结构，镶嵌全光谱透光材料，内壁隔热处理，保证被测件在箱内不结露.
4. I/V曲线测试仪
    该采集器采用高性能微处理器为主控CPU，大容量数据存储器。测试时由机内的电子负载实现了被测组件从开路到短路的变化过程，其电子负载电路采用电压控制、电容保持的暂稳态工作方式。电子负载的输出跟随一个控制电压，由预先存储在 EPROM中的设定的数据通过 D/A转换电路输出控制电压。电压步长的确定是通过测试出组件的开路电压完成的。采用确定电压步长的方法可以实现对不同型号组件的自动识别，使测试点在 I-V特性曲线上形成一个合理的分布。测试仪可以实时给出被测组件的开路电压、短路电流、最佳工作点、填充因子以及光强的测试数据。
   具有数字光强监测与软件自标定功能，用于测试模拟光源的光功率
   精度：≤±5%
   测试光强范围：0—2000瓦/平方米
   支持不同类型太阳能电池板功能测试，范围：0---300W；
5. 综合测试实验台
    采用金属结构设计，将所有测试仪器集成一体，操作方便，美观实用。同时还具有被测试电池样件的应用演示功能（LED灯发光实验，电机转动实验，充电保护实验，逆变交流实验，放电实验等），开放式的连线结构，便于教学与测试。外形尺寸：900*400*460
6. 太阳能光伏电池材料性能测试分析软件
   可在WINDOWS2000以上环境即可运行，实时显示各路数据，每隔1秒更新一次，数据自动存储（存储时间可以设定），实现整个测试功能的自动控制,与打印机相连自动打印存储数据，数据存储格式，EXCEL标准格式，形成I—V曲线图，可供其它软件调用分析，生成所有实验报告图。

---
