MY-PV14光伏发电系统集成教学演示系统

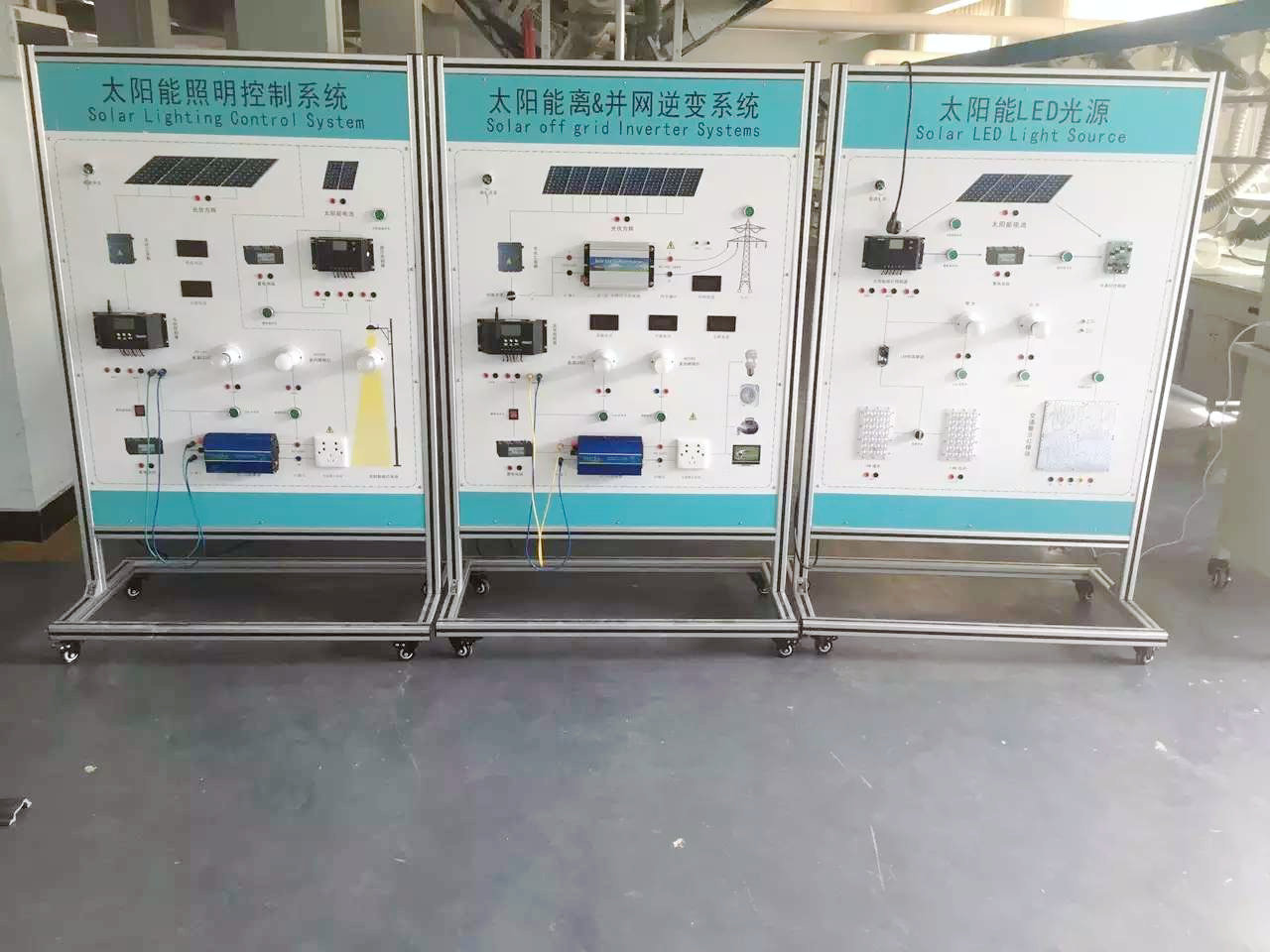

光伏发电系统集成教学演示系统-主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C 太阳能LED光源系统演示模板。应用于大中院校及科研机构教学和实验。
一、太阳能离网电站大功率照明单元系统集成：
1、太阳能离网LED路灯照明单元系统集成。
2、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载
3、太阳能离网路灯单元工作过程：太阳能电池子阵→多功能充放电控制器 →蓄电池组 →恒流模块 →LED直流电器负载
二、太阳能微网系统控制变换过程演示：
1、太阳能微网电站大功率供电单元系统集成。
2、太阳能高压并网电站单元工作过程：太阳能电池方阵→ 汇流箱 →同步逆变电源→公共高低压电力网
3、太阳能低压并网电站单元工作过程：太阳能电池方阵→ 汇流箱→通用充放电控制器→蓄电池组 →同步逆变电源 →公共低压电力网
4、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器 →蓄电池组 → 逆变电源 → 交流电器负载
三、太阳能LED光源系统变换过程演示：
1、太阳能LED光源单元系统集成。
2、太阳能交通信号灯单元工作过程：太阳能电池子阵→ 多功能充放电控制器→ 蓄电池组 → 信号灯单元控制器 → LED光源板
3、太阳能LED灯泡照明单元工作过程：太阳能电池子阵 → 通用充放电控制器 → 蓄电池组 → LED灯泡
4、太阳能LED灯板照明单元工作过程：太阳能电池子阵 → 多功能充放电控制器 → 蓄电池组→ 恒流模块 → LED灯板1输出＋LED灯板2输出
四、技术条件：（单相输出）
3、1、供电单元
3、1、供电单元
直流电能
◆ AC/DC模块功率：400W
◆ 光伏模块输出工作电压：10.8～28VDC
◆ 光伏模块控制工作电流：30A
◆ 模拟光源LED模块功率：12～28W
交流电能
◆ AC输入电压：220V
◆ AC输出功率：300W
3、2、充放电控制器
◆ 使用单片机和专用软件，实现智能控制，12/24电压自动识别系统。
◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了大屏幕LCD液晶显示器、充电、放电，光伏、蓄电池，负载各参数一目了然，一键式操作即可完成所有设置，方便直观。
3、3、并网逆变模块
◆ 直流输入电压：10.8～30.2VDC
◆ 输入电流：12.5A
◆ 额定蔬出功率：300W
◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因数：>0.99
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
3、4、离网逆变模块
◆ 额定输入电压：10.8V～17V
◆ 额定输出电压220VAC±10%
◆ 输出频率：50HZ±1HZ
◆ 输出波形；正弦波
◆ 额定输出功率300W；
◆ 逆变效率：≥82%。
3、5、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板
3、6、LED 显示
◆ 太阳能控制器：充电、过压、欠压、过放、运行
◆ 蓄电池模拟电压（高-中-低）
3、6、移动支架
◆ 不锈钢支架：不锈钢板料折弯加工焊接。
◆ 展示板：铝合金框价和铝塑板加工成型。
◆ 移动底盘：可跟据不同的展示要求进行系统组合。

---

其他产品连接：
风光储智能微网实训装置
光伏发电设备安装与调试教学实训设备
制储氢及燃料电池发电实训平台
可再生能源智能微电网教学系统
太阳能光伏发电实验装置
太阳能光伏电源发电系统
光伏发电设备安装与调试实训装置
风光互补发电系统实训平台
太阳能发电教学实验平台
分布式太阳能光伏并网发电实验平台
太阳能光伏发电综合实训装置
风光互补发电实训装置
小型风力发电实验平台
风光互补发电测量与控制实训系统
风光互补发电实验平台
太阳自动跟踪系统实验装置
风光储发电实验设备
太阳能教学实训台
燃料电池实验台
太阳能光伏并网发电教学实训台
风能和太阳能综合利用实验设备
光伏离并网追日发电实验装置
太阳能光伏并网发电实验设备
5KW光伏储能发电教学平台
5.0KW太阳能光伏并网发电实验装置
太阳能电源技术实验装置
风光互补发电系统实验平台
太阳能光热教学实验系统
太阳能热能培训装置
燃料电池发电教学实训系统
质子交换膜燃料电池教具
1KW光伏离网发电教学平台
太阳能光伏发电系统实验设备
太阳能光热教学实验平台
燃料电池教学实验平台
风光互补并网发电与机电实训装置
太阳能电源技术及其应用装置
太阳自动跟踪系统实验实训装置
太阳能光伏电池材料性能测试教学系统
太阳能光伏发电实验系统
风光互补路灯实验装置
太阳能.燃料电池混合发电教学平台
风光互补离(并)网发电实训平台
硅光电池光伏特性综合实验仪
太阳能光电教学实验箱
光伏发电教学实验箱

---
