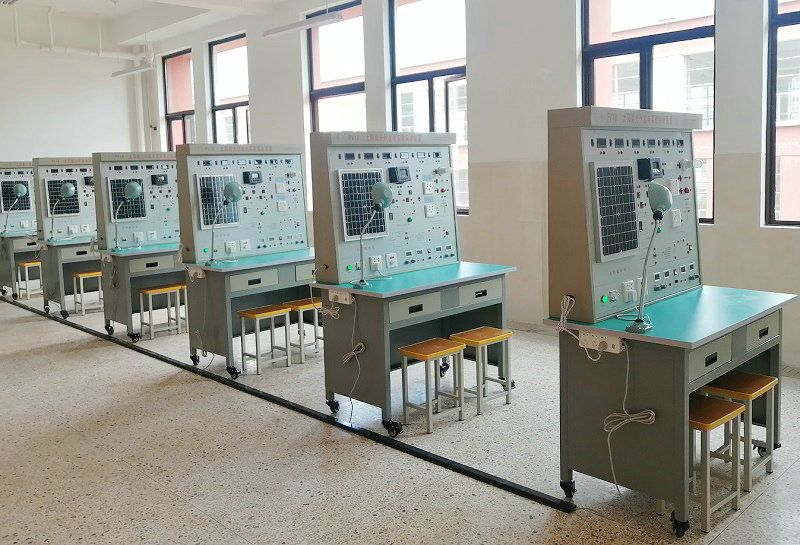

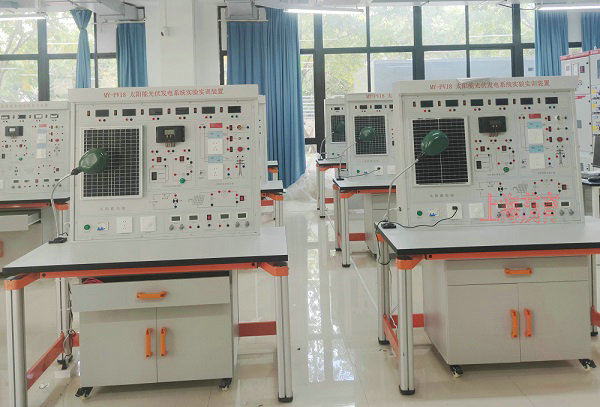

MY-PV18太阳能光伏发电实验装置



太阳能光伏发电实验装置-采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
二、主要技术指标及规格:
1、太阳能电池组具体参数如下:
  1) 峰值功率:30W
  2)最大功率电压:17.5V
  3)最大功率电流:1.95A
  4)开路电压:22V
  5) 短路电流:2.2A
  6)安装尺寸:
350*490*18mm
2、太阳能控制器具体功能如下
  1)使用单片机和专用软件,实现智能控制,自动识别24V系统。
  2)采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
  3)多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
  4) 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
  5)浮充电温度补偿功能。
  6) 使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
3、蓄电池:
  1) 自放电率低
  2)使用寿命长
  3) 深放电能力强
  4) 充电效率高 工作温度范围宽
4、离网逆变器:正弦波逆变器,具体功能参数如下:
  1) 纯正弦波输出(失真率<4%)
  2)输入输出完全隔离设计
  3)能快速并行启动电容、电感负载
  4) 三色指示灯显示,输入电压,输出电压,负载水准和故障情形
  5)负载控制风扇冷却
  6) 过压/欠压/短路/过载/超温保护
5、负载:
  1)直流负载包括:LED灯,风机等;
  2)交流负载包括:节能灯和交流电机等。
6、并网逆变器:
并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
7、监测仪表:
完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。

三、太阳能光伏发电实验装置-实验项目:
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验
