MY-F500C风光互补发电实训装置

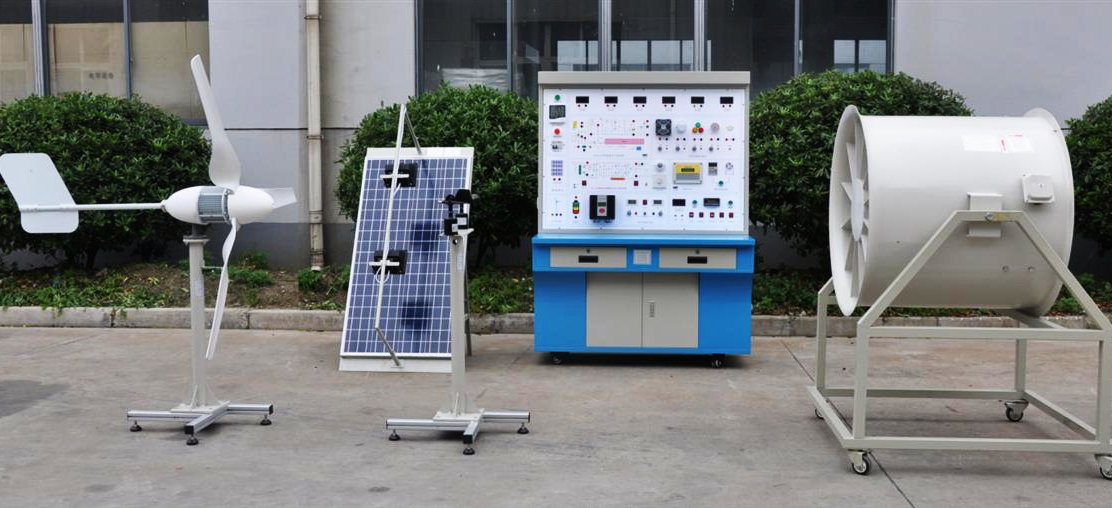

风光互补发电实训装置-由太阳能电池组件模块、阵列支架模块、双轴跟踪控制模块、太阳能充电控制模块、蓄电池模块、同步电源模块、离网逆变控制模块、模拟风洞发电模块、仪表监控模块、开关控制模块、环境监测模块、上位机监控模块，系统配线等组成。主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。

二、风光互补发电实训装置-教学及研究实训项目：
2.1、永磁同步风力发电机系统运行过程风能量变换演示和实验：
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、风速即转速与与出功率关系实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出电压频率关系实验
2.2、太阳能电池控制运行过程光能量变换演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、追日原理与追日过程实验
三、实验设备运行技术性能（单相输出）：
3.1、发电单元：
风能：
◆ 风洞调速范围：0～13 m/s，功率5.0KW
◆ 风力发电机额定输出电压：12VDC，功率：400W
◆ 风机类型；永磁同步发电机，上风式
◆ 启动风速；3.58m/s
◆ 风叶材质：碳光纤化合物
3.2、充电单元：
◆ 工作电压：12VDC
◆ 充电功率：400W
◆ 充电方式：PWM脉宽调制
◆ 充电最大电流 35A
◆ 过放保护电压 11V
◆ 过放恢复电压 12.6V
◆ 输出保护电压 16V
◆ 卸载开始电压（出厂值）15.5V
◆ 卸载开始电流（出厂值） 15A
◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
光能：
◆ 光伏模块功率：100Wp 1组
◆ 光伏模块输出工作电压：17.5VVDC
◆ 光伏模块工作电流：2.85A
◆ 模拟光源模块：2000W
3.3、电力蓄能单元（机内）
◆ 蓄电池类型：免维护胶体蓄电池
◆ 蓄电池组容量:12V/100Ah
◆ 蓄电池数量： 1个
3.4、逆变模块(机内）
◆ 直流输入电压：10.8～14.4VDC
◆ 额定蔬出功率：300W
◆ 输出电压：110VAC
◆ 频率范围：50Hz
◆ 工作效率：85%
◆ 功率因数：>0.88
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
◆ 保护功能：极性反接、短路、过热、过载保护
3.5、控制单元：
◆ 400W/12V 高性能风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）
◆ 风速传感器：0-60m/s（室内）
◆ 温度传感器：-10℃～100℃（室外）
◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）
3.6、负载单元：
◆ 12VLED照明、220VLED照明、220V节能灯照明
◆ 12V直流输出，220V交流输出
3.7、显示单元
3.7.1、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
◆ 转速表：风机当前模拟转速
3.7.2、LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低）；
3.7.3、数码管显示
◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；
3.8、开关单元
◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载 电压/电流/功率显示切换开关。
4、监控软件：（电脑自配）
◆ PC监控模块：监控主机、监控软件。
◆ 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。

---
