MYKT-36太阳能制冷系统实训装置

太阳能制冷系统实训装置-概述
1、太阳能制冷实验装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷制热技术、太阳能热回收技术教学实训实验训练装置。太阳能热回收技术是回收和利用废热能的有效措施之一，研究和推广能源技术对于节能有重要意义。随着这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用
2、系统的主要部件有太阳能板、电池、逆袭变器、蒸发器、吸收器、蒸汽锅炉、冷凝器;可变蒸发器电加热器可调功率，研究吸收式制冷机而设计的训练台。该支架可让您学习冷却系统吸收的基本原理、收系统的主要组成部分

二、技术性能
输入电源：单相三线～220V±10%  50Hz
工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜0.8kVA
外形尺寸800mm×500mm×1500mm
太阳能板：1000mm×500mm×1800mm
太阳能：500mm×500mm×1700mm
安全保护：具有漏电保护装置，安全符合国家标准
三、特点
1、本实训装置旨在研究太阳能制冷原理。利用现太阳能光伏板发电，给电池充电储存、晚上利用电池放电，通过逆变器把直流电转化成市电去驱动制冷主机，实产生余热（电能）中热量的闭路循环系统，它通过循环液体在封闭管道踢的物理变化，实现系统之间的换热。
2、制冷主机：扩散吸收式制冷机芯和箱体及有关配件组合而成，其核心部位是制冷机芯，机芯是由一些钢管经弯曲成型、组合焊接而成的全封闭系统。系统内按照一定比例灌入氨、氦气和水。制冷剂为氨，水为吸收剂，氦气为扩散剂。机芯直接用热源为原动力推动制冷剂循环达到制冷目的，系统利用热虹吸原理使制冷系统在没有任何机械传送的情况下连续进行。
4、机组由发生器、冷凝器、吸收器、制冷端和氨储液器、加热发生器和电源、等主要部件组成。其中液氨在蒸发器内低分压下溶液将吸收器里的稀溶液经热交换器送到发生器里去，将它加热浓缩成浓溶液，同时产生冷剂蒸汽．冷剂蒸汽在冷凝器中冷凝成冷剂水，其潜热带至机外。
四、系统组成

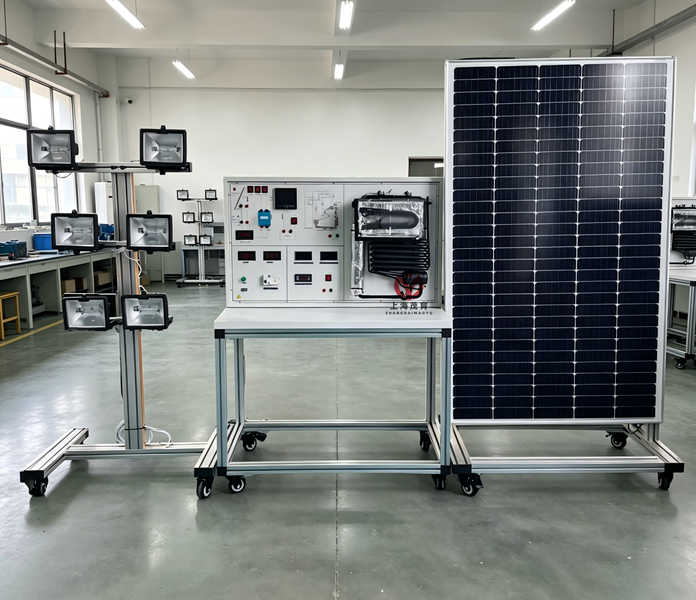

设备整体与太阳能光伏、吸收制冷系统结构相同，采用开放式结构，各部件布局合理操作方便。实训装置由控制屏、实训桌和制冷机组、光伏板、太阳能模拟器、逆变器等组成
1、控制屏：铁质双层亚光密纹喷塑结构
2、实训台采用铝合金框架结构，简洁牢固，不仅减轻了设备重量，还保证了设备的强度。底部配有4个万向脚轮，方便移动。
3、485通信：可自主开发实时监控电压、电流等参数，并可在电脑上实时显示，并打印报告。
4、温度控制器（1个）：PID智能温度调节器，具有 PID智能温度控制加AI人工智能调节功能，分别可以控制冷系统开启
4、加热器（1个）：功率为200W，工作在热机时，加热器对其表面进行加热
6、光伏板345W：尺寸1000mm×500mm×1700mm
7、太阳能模拟灯：500W 数量6个500mm×500mm×1700mm
7、逆变器:500W
8、制冷主机一个：200W
10、电池一个：12 V
五、培训项目
1、掌握吸收型制冷机组的原理与结构组成
2、吸收型制冷系统电气自动控制
3、认识吸收型制冷的结构及设备的实训；
4、吸收型制冷启动和停止的实训；
5、吸收型制冷的运行、调节操作实训；
6、吸收型制冷的运行工况及各运行参数进行检测实训；
7、吸收型制冷机安全事项
8、太阳光伏发电系统原理
9、太阳光伏发电系统安装维修
10、逆变器的使用电系统安装维修

---
