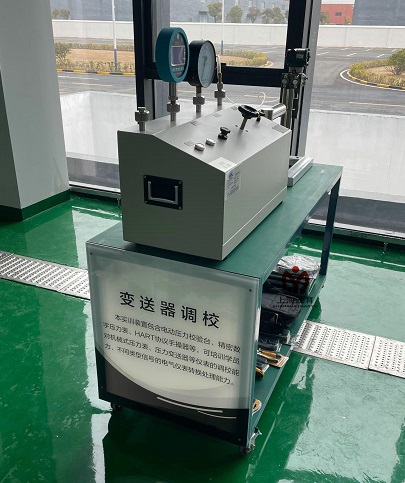

MYHG-80化工仪表变送器调校实训装置

一、化工仪表变送器调校实训装置--系统组成:
整套校验系统由变送器实训调校系统、压力校验仪、指针压力表、变送器安装托架、管路连接接头及附件等组成。

二、实训要求:
1）控制台部分:变送器调校实训系统组成:由高效气压泵、储压罐、控制传感器、智能压力控制器、气压驱动器、精密调节阀（微调阀、回检阀、截止
阀）、输出快速接头和连接管路组成；
控压范围:0～1MPa，控压速度:小于 60 秒；
微调范围:0～50kPa；稳定度:0.01%F.S/秒变化；
2）标准器部分:压力校验仪  量程:0～100kPa；准确度:0.05%F.S；
特点:精密数字压力表具有现场显示，自带通讯协议和输出 4～20mA 信号功能，配合通讯软件可直接与计算机通讯，对检测数据进行保存、处理和报表输出；信号全隔离设计，杜绝干扰；
内置可充电锂电池供电（可拆卸），在外供电断开时依然可 以 稳 定 采 集 压 力 。 带 配 套 充 电 器 。 外 置 充 电 器220VAC50Hz3VA；
应用:实验室数字通讯采集压力，在计算机上实现数据存储和处理。
分辨率:压力:Min1Pa；电流:Min1μA；
显示:LCD 满 5 位显示，自带背光功能；
低功耗设计，内置充电电池，可连续工作一个月以上；安装接头:M20*1.5；
零点自稳技术；温度补偿技术二线制供电:二线制电流型变送器直接测量；
电流测量:（-25.0000～25.0000）mA；分辨率:0.1μA
电压测量:（-25.0000～25.0000）V；分辨率:0.1mV
电测准确度:±0.02%rdg.±15dgt
带有 DC24V 输出，可直接校验压力变送器；
支持现有工业用通讯终端，可对种哈特协议的智能仪表调校实训。
带压力开关、电接点表、压力控制器校验功能；
三、主要工艺设备:
1）压力校验仪量程:0～100kPa；准确度:0.05%F.S；
特点:精密数字压力表具有现场显示，输出 4～20mA 信号
功能，配合通讯软件可直接与计算机通讯，对检测数据进行保存、处理和报表输出；信号全隔离设计，杜绝干扰；内置可充电锂电池供电（可拆卸），在外供电断开时依然可 以 稳 定 采 集 压 力 。 带 配 套 充 电 器 。 外 置 充 电 器220VAC50Hz3VA；
应用:实验室数字通讯采集压力，在计算机上实现数据存储和处理。
分辨率:压力:Min1Pa；电流:Min1μA；
显示:LCD 满 5 位显示，自带背光功能；低功耗设计，内置充电电池，可连续工作一个月以上；安装接头:M20*1.5；零点自稳技术；温度补偿技术
二线制供电:二线制电流型变送器直接测量；
电流测量:（-25.0000～25.0000）mA；分辨率:0.1μA
电压测量:（-25.0000～25.0000）V；分辨率:0.1mV
电测准确度:±0.02%rdg.±15dgt
带有 DC24V 输出，可直接校验压力变送器；
支持现有工业用通讯终端，可对哈特协议的智能仪表调校实训。
带压力开关、电接点表、压力控制器校验功能；1 套
2）变送器调校实训系统由高效气压泵、储压罐、控制传感器、智能压力控制器、气压驱动器、精密调节阀（微调阀、回检阀、截止阀）、输出快速接头和连接管路组成；
造压范围:0～1MPa；造压速度:小于 60 秒；微调范围:0～50kPa；
稳定度:0.01%F.S/秒变化；1 套
3）精密压力表 YB-150A 量程:0～160kPa 精度:0.4%1 台
4）压力校验仪充电器对压力校验仪进行充电；
输入:AC（200～240）V,50Hz输出:DC9V/2A1 台
5）过程连接转换接头及软管转换接头:
1.M20*1.5 外转φ6mm 快拧转换接头 1 个
2.NPTF1/2 外转φ6mm 快拧转换接头 1 个
3.φ6mm 尼龙管（白色），长度:800mm2 根，分别拧在两个转换接头上
用于连接气源及变送器:订制 1 套
6）变送器:
外形尺寸:400mm*300mm*330mm（允许正负偏离 1%）1 套
7）差压变送器:量程/准确度:0～100kPa/0.075 级，配腰形法兰 1 套
8）手持器 HART475 手操器 1 台
9）数字万用表胜利万用表 1 台
10）标准电阻 250 欧；精度 1%1 台
11）配套工具活动扳手 6〞1 把；中号一字、梅花螺丝刀6*100，十字改锥小号长杆 4*75、一字改锥小号长杆 4*75各 1 把；尖嘴钳、刻丝钳、偏口钳、剥线钳各 1 把；内六角扳手 14〞一套，开口扳手 12-14〞1 把；14-17〞1 把；专用导线 1*6002 根，托盘 1 个。

---
