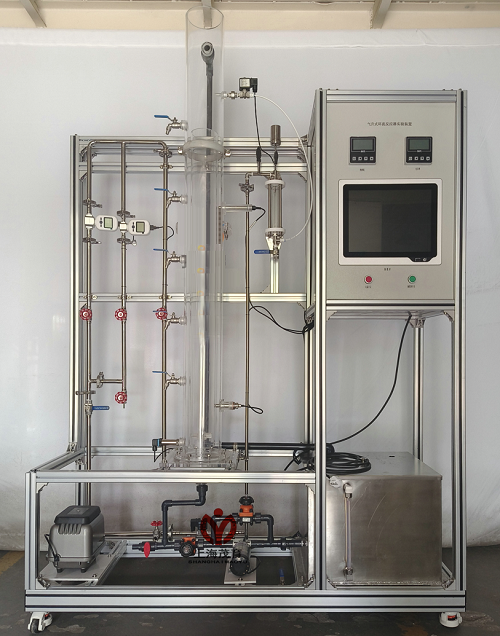

MYHG-5B气升式环流反应器实训装置

一、气升式环流反应器实训装置主要技术参数
1、气升式环流反应器：尺寸≤φ200×2000mm、δ=8mm优质透明有机玻璃，中间安装中心气升管，底部设有圆形气体分布器。
2、水泵：额定流量≥12L/min，扬程≥8m，功率≤90W。气泵：功率≥800W，最大压力0.04MPa，最大排气量85L/min。在线流量测量：气体流量：0.4-4.0m3/h，精度0.5级，数量1个。在线压力测量：压力传感器，量程0-0.25MPa，精度0.25级，数量1个。示踪剂25mL/次。
3、电导仪：0～2000μs/cm，在线检测液体电导率。R485通讯接口转换，标准MODBUS通讯协议。
4、测氧仪：在线检测液体溶解氧，485通讯接口转换，标准MODBUS通讯协议。饱和度：0.1~400%，浓度：0.1～45.0mg/L,ppm，精度±1%。
5、配水箱：尺寸≥500×400×450mm，不锈钢316L。
6、中央处理器（PLC控制器）：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
7、流量、压力智能显示系统1套：采用先进模块化设计，测量精度0.25级。带RS485通讯功能。
8、显示终端：采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
9、额定电压：220V，总功率：1.5kW。外形尺寸：1600×600×2000mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
10、0.1-1m³的气体质量流量计还有增加采集的模拟量模块一套
11、软件组成：模拟模块：16位分辨率，RS485通讯模式。功能：流量、压力、电导率、氧浓度、COD等模拟量信号采集与历史数据记录。配数据采集软件一套，在线工业组态软件一套。
二、主要配置：
环流反应器1套、空气泵1台、磁力泵1台、原料槽1个、产品槽1个、压力传感器1个、流量传感器1个、电导率仪1台、测氧仪1台、阀门5个、管道1件、高品质铝合金型材框架及控制柜1套。

---
