电工电气控制线路板安装的要求
2024-09-26
电工电气控制线路板安装的要求

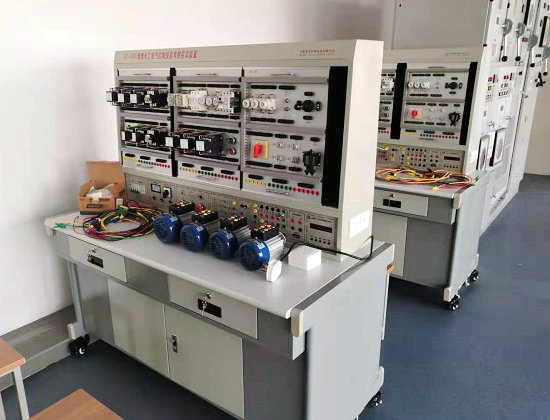

电工电气控制线路
安装时的要求
:
1、板上安装的所有电气控制器件的名称、型号、工作电压性质和数值,信号灯及按钮的颜色等,都应正确无误,安装要牢固,在醒目处应贴上各器件的文字符号。
2、连接导线要采用规定的颜色
(1)接地保护导线(PE)必须采用黄绿双色;
(2)动力电路的中线(N)和中间线(M)必须是浅蓝色;
(3)交流和直流动力电路应采用黑色;
(4)交流控制电路采用红色;
(5)直流控制电路采用蓝色。
3、导线的绝缘和耐压要符合电路要求,每一根连接导线在接近端子处的线头上必须套上标有线号的套管;进行控制板内部布线,要求走线横平竖直、整齐、合理,接点不得松动;进行控制板外部布线,对于可移动的导线应放适当的余量,使绝缘套管(或金属软管)在运动时不承受拉力,接地线和其他导线接头,同样应套上标有线号的套管。
4、安装时按钮的相对位置及颜色
(1)“停止”按钮应置于 “启动”按钮的下方或左侧,当用两个“启动”按钮控制相反方向时,“停止”按钮可装在中间。
(2)“停止”和“急停”用红色,“启动”用绿色,“启动”和“停止”交替动作的按钮用黑色、白色或灰色,点动按钮用黑色,复位按钮用是蓝色,当复位按钮带有“停止”作用时则须用红色。
5、安装指示灯及光标按钮的颜色
(1)指示灯颜色的含义
红——危险或报警
黄——警告
绿——安全
白——电源开关接通
(2)光标按钮颜色的用法
红——“停止”或“断开”
黄——注意或警告
绿——“启动”
蓝——指示或命令执行某任务
白——接通辅助电路。
二、
电工电气控制线路
安装后(在接通电源前的)质量检验
:
1、再次检查控制线路中各元器件的安装是否正确和牢靠;各个接线端子是否连接牢固。线头上的线号是否同电路原理图相符合,绝缘导线的颜色是否符合规定,保护导线是否已可靠连接。
2、短接主电路、控制电路, 用500V兆欧表测量与保护电路导线之间的绝缘电阻应不得小于2兆欧。
