冲击水浴除尘器设备使用说明

冲击水浴除尘器设备原理、用途及特点:
冲击水浴除尘器是一种使含尘气体在水中进行充分水浴作用的除尘器,它是冲激式除尘器的一种,结构简单、造价低廉。水浴除尘器主要由水池、进气管、排气管、喷头和挡水板等组成。当具有一定进口速度的含尘气体经进气管后,在喷头处以较高速度喷出,对水层产生冲击作用后,改变了气体的运动方向,而尘粒出于惯性则继续按原来方向运动,其中大部分尘粒与水粘附后便留在水中,称为冲击水浴阶段。在冲击水浴作用后,有一部分尘粒仍随气体运动,与大量的冲击水滴和泡沫混合在一起,在池内形成一个抛物线形的水滴和泡沫区域,含尘气体在此区域内进一步净化,称为淋水浴阶段。此时含尘气体中的尘粒便被水所捕集,净化气体经挡水板从排水管排出。本设备可作为冲击水浴除尘器实验原理演示装置。
二、技术指标及参数:
1、环境温度:5℃~40℃
2、喷口风速:12~18m/s
3、除尘效率:90%
4、处理气量:50-300m3/h
5、装置外形尺寸:580mm×300mm×1500mm
6、装置外形总尺寸:2300mm×500mm×1700m
三、冲击水浴除尘器设备冲击水浴装置构成和功能:

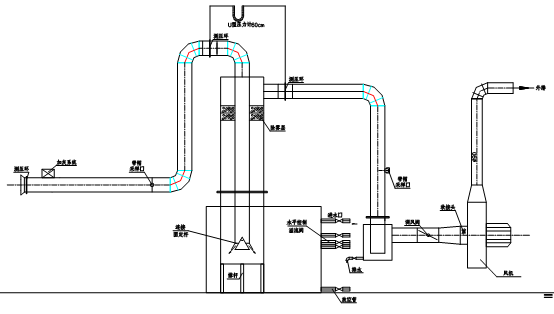

  冲击水浴除尘器实验系统如图所示,从左向右说明如下:
1、透明有机玻璃进气管段1付,配有动压测定环,通过自动数据采集系统可测定进口管道流速和流量(也可练习采用微压计测定计算);
2、自动粉尘加料装置(采用调速电机),用于配置不同浓度的含灰气体;
3、入口管段采样测定口,与自动数据采集系统配合用于入口气体粉尘浓度测定;(也可练习采用比托管和微压计在此处测定管道流速);
4、冲击水浴除尘器入口、出口测压环,与自动数据采集系统一道用来测定冲击水浴除尘器的压力损失;
5、冲击水浴除尘塔,包括有机玻璃塔体,喷射管和除雾段,是对气体中粉尘洗涤的场所;
6、洗涤液槽系统,包括储液槽;进水(D15)口及阀;水位调节溢流口、放空口加上管道和阀门组成的排液系统,该系统用来储存洗涤液。
7、出口管段采样口,与自动数据采集系统配合用于出口气体粉尘浓度测定;
8、脱水器:进一步脱除除尘器出口中的水分。
9、风量调节阀,用于调节系统风量;
10、高压离心通风机,为系统运行提供动力;
11、自动数据采集系统,测定处理风量、进出口浓度和设备压降等参数;
12、仪表电控箱,用于系统的运行控制。
四、冲击水浴除尘器设备操作步骤:
1、首先检查设备系统外况和全部电气连接线有无异常(如管道设备无破损等),一切正常后开始操作;
2、打开电控箱总开关,合上触电保护开关;启动数据采集系统。
3、当储液槽内无洗涤液时,打开洗涤塔下方储液槽进水开关,确保关闭储液箱底部的排水阀并打开需控制的液位高度控制阀,待该液位控制阀开始溢流时,关闭储液箱进水开关;(注意:实际运行时喷管的浸没高度为静态时的埋深加运行时洗涤器出口处的负压(以液柱高度表示);关闭脱水器排液阀;
4、在风量调节阀关闭的状态下,启动电控箱面板上的主风机开关;
5、调节风量调节开关至所需的实验风量;(通过观测数据采集系统读数进行)
6、将一定量的粉尘加入到自动发尘装置灰斗,然后启动自动发尘装置电机,并可调节转速控制加灰速率;
7、通过自动数据采集系统测定读出除尘器进出口气流中的含尘浓度。实际运行时喷管的浸没高度为静态时的埋深加运行时洗涤器出口处的负压(以液柱高度表示);
8、长时间进行实验时最好开启洗涤液槽的进水阀、液位调节阀和底部放空阀(控制流量),保持一定程度的溢流以防止灰尘在洗涤液循环槽累积;
9、实验完毕后依次关闭发尘装置、主风机机数据采集系统;
10、放空洗涤液循环槽,放空脱水器排液阀,对系统进行清洗;
11、观察除雾系统是否粘污,必要时用清水冲洗;
12、关闭控制箱主电源;
13、检查设备状况,没有问题后离开。
五、维护与保养:
1、较长累计运行时间后,需对除雾系统进行清水冲洗。
2、塔设备应该放在通风干燥的地方;平时经常检查设备,有异常情况及时处理。
