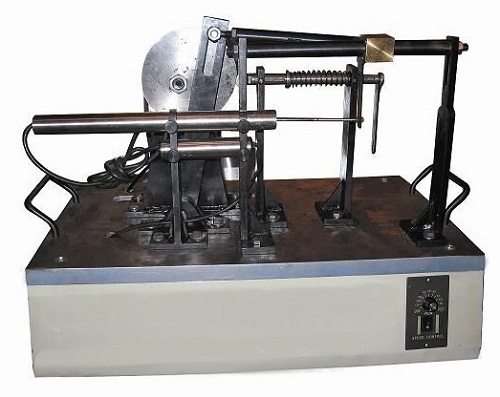

曲柄滑块导杆凸轮机构实验台

 一、MY-552B 曲柄滑块导杆凸轮机构实验台-主要技术参数：

1、曲柄滑块导杆凸轮机构实验台直流电机功率：125W；

2、调速范围：0~200 rpm；

3、直线位移传感器（WYDC-200L）：L=160mm；

4、光栅角位移传感器（MOC70T3）：360脉冲/转；

5 曲柄长度可调范围：20~60mm；

导杆长度可调范围：50~150mm；

连杆长度可调范围：50~220mm；

滑块偏心距：0~10mm；

6、可拼装机构类型：2种；

7、外形尺寸：600×510×800 mm；

8、重量：55kg。

二、基本配置：

1、结构为实验台机架；

2、直流电动机及带传动装置；

3、由曲柄、导杆、连杆和滑块组成的实验机构及其对称机构；

4、直线位移传感器一个：WYDC-160L；

5、光栅角位移传感器：360脉冲/转；

6、数据采集系统一套；配套教学软件一套；

1）采集凸轮机构滑块运动规律曲线

2）采集角度曲线规律

3）采集滑块往复运动规律曲线

4）转数调节

7、随机工具一套；

三、实验内容：

1、曲柄滑块机构、曲柄导杆滑块机构的虚拟设计及实物机构拼装；

2、曲柄的运动检测，滑块运动仿真及实测对比分析；

3、前级带传动的弹性滑动对曲柄（导杆）滑块机构速度波动的影响

4、机架振动检测及对称和非对称机构平衡实验；

5、连杆上点的运动轨迹虚拟分析。

四、性能特点：

1、可进行曲柄滑块机构及牛头刨床机构的简单拼装；

并对曲柄及滑块进行运动检测与仿真；

2、所有杆构件长度及滑块偏心距均可进行无级调节；

3、实验机构配置对称机构，可测试分析对称机构和不对称机构的平衡性能。

4、检测系统集数据采集与电机调节控制于一体；

5、测试系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定；

6、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；

7、测试分析软件设置有实验教学界面，方便学生自己动手进行实验，适应应开放性实验教学的需要。

8、实验台平台以槽钢为主要结构，实验机构和传动部分均在平台上进行装配。

五、造型及表面处理：

1、造型美观、大气、实物感强；

2、运动构件加工精细；

3、主要构件外露表面镀铬；其他构件表面防锈处理加喷塑；
