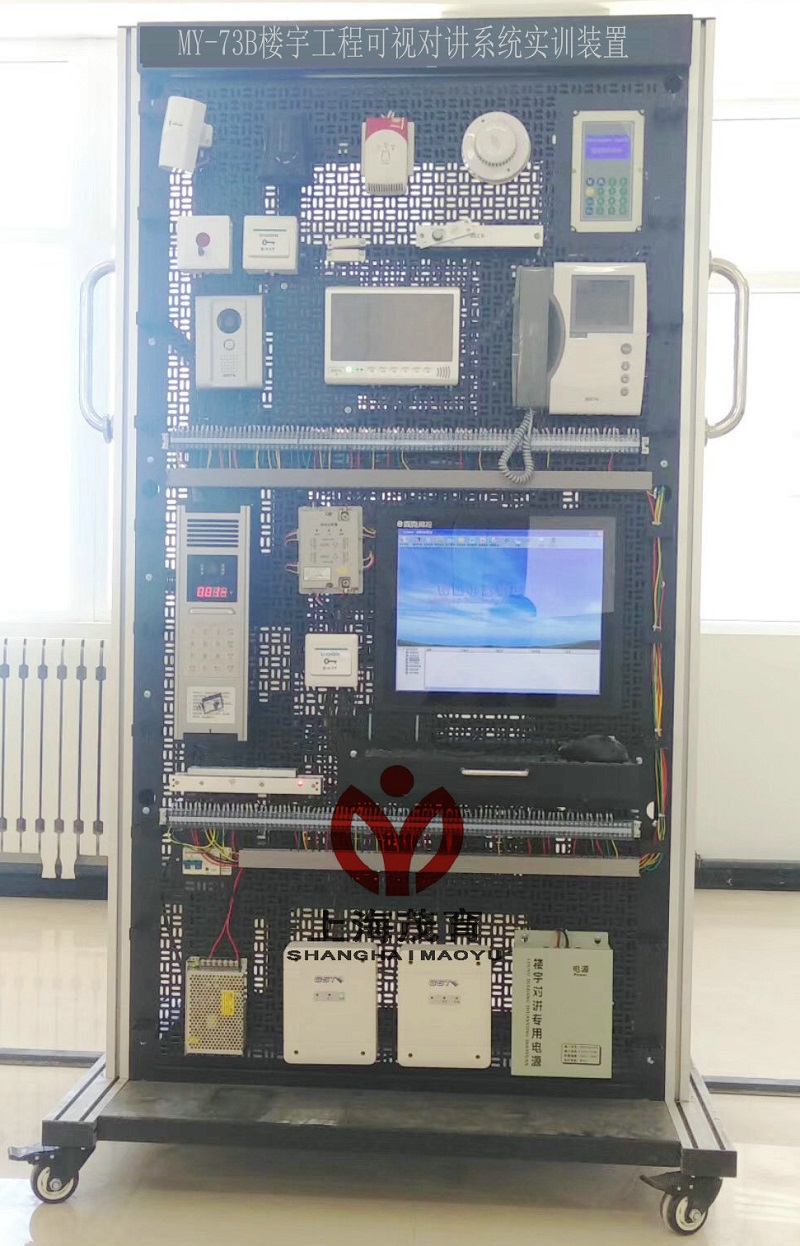

MY-73B 建筑楼宇可视对讲系统实训平台

建筑楼宇可视对讲系统实训平台-依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
二、技术指标：
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3 、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
三、主要配置：

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	门前铃	1	个
8	室内分机	1	台
9	电控锁	1	个
10	门磁开关	1	对
11	被动红外空间探测器	1	个
12	烟感探测器	1	个
13	燃气探测器	1	个
14	紧急求助按钮	1	个
15	警铃	1	个
16	室外主机	1	台
17	层间分配器	1	个
18	联网器	1	个
19	电磁锁控制器	2	个
20	开门按钮	2	个
21	电磁锁	2	个
22	IC卡	4	张
23	小区门口机	1	台
24	联网器	1	个
25	管理中心机	1	台
26	通讯转换器	1	个
27	可视对讲系统管理软件	1	套
28	6位PDU电源	1	个
29	24位超五类非屏蔽插座配线架	1	个	24位
30	8P8C超五类非屏蔽水晶头	20	个
31	超五类非屏蔽信息插座模块	4	个
32	单口86型信息面板	4	个
33	86型底盒	4	个	86型
34	UTP超五类4对非屏蔽跳线	4	条
35	UTP超五类4对非屏蔽电缆	100	米
36	专用桥架	1	套
37	耗材及工具	1	套	各规格电线、常用电工工具及线缆测试仪等
39	实验指导书	1	本	茂育配套

四、实训项目：
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统；
4、室内安防系统布/撤防的设计、接线、调试和演习；
5、住户系统的设计、接线、调试和演习；
6、住户与大楼系统的设计、接线、调试和演习；
7、住户、大楼与小区系统的设计、接线、调试和演习；
8、对讲门禁及室内安防系统管理软件的操作及管理；
9、桥架及其支架的安装和布线；
10、信息插座和机架设备的安装；
11、水晶头及跳线的制作和测试；
12) RJ45模块和配线架的压线和测试；
13、RJ45跳线的连接及链路的测试。

---
