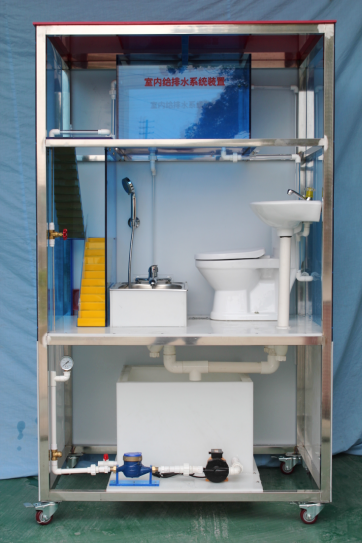

MYLY-09C 建筑给排水综合实验装置

一、建筑给排水综合实验装置-实验目的：
1、了解各种卫生设备的构造；
2、掌握排水系统中横管、立管水气流现象的基本规律；
3、了解排水系统中卫生器具水封的作用及其破坏原因；
4、通过排水系统的实验，加深对临界流量的认识；
5、了解引起水质回流污染的原因；
二、建筑给排水综合实验装置要求：
  排水系统中每段横管、用于测定排水系统中各点的系统给水来自一层水池，水泵从水池抽水送入顶层水箱，在水泵的出水管上设有截止阀，以便控制系统的给水出水压力，实验装置的各层均设有卫生设备（洗脸盆、坐便器、浴盆等），在排水管道的节点处分别设置了等径三通、异径三通、异径斜三通、等连接配件，在伸顶用于控制排水立管的通水量。
三、主要技术指标及参数：
1、环境温度：5℃～40℃
2、装置外形尺寸：1400mm×800mm×2000mm
3、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、
四、主要配置：
 1、洗澡间包括：透明有机玻璃材质、壁厚10mm，规格：1000×700×1000mm；
2、浴缸1套、304不锈钢材质、规格：300×250×250mm；
3、洗脸盘1套、小型陶瓷材质、含304不锈钢水
4、座便器1套、小型陶瓷材质
5、有机玻璃楼梯、有机玻璃材质、壁厚6mm，
6、配有白色PP材质循环水箱1只、
7、循环小水泵1台、功率120W，
8、配有高位水箱1只：透明有机玻璃材质、壁厚10mm，规格：600×500×400mm；
9、水表及压力表各1只、（指针式）
10、配套UPVC连接管道和阀门（中财品牌）。
11、不锈钢框架实验台（40mm×40mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
