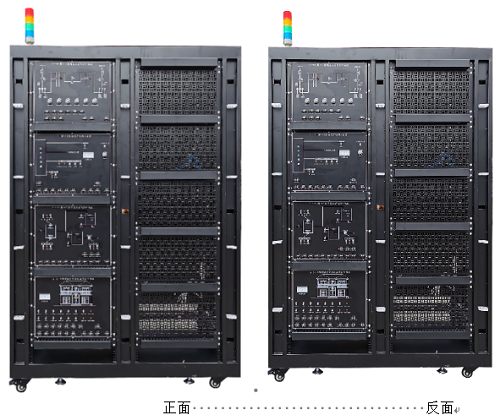

MYLY-42型楼宇集成管理系统实训装置

一、MYLY-42型 楼宇集成管理系统实训装置-概述
该装置基于楼宇智能化、物联网、多媒体、计算机软件、虚拟仿真、综合布线、网络通信、系统集成及云平台等多种技术的综合运用和拓展，多层面地满足技工技师院校和技能鉴定机构“国家职业技能标准——智能楼宇管理员（4-07-05-03）”的培训和鉴定，同时也需满足职业院校楼宇智能化设备安装与运行、物业管理、自动化、计算机网络通信等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核及竞赛等，系统地训练专业技术与实操技能（安装、布线、接线、编程、集成、调试、运行、维护及检修等）、交流沟通与团队协作、计划管控与效率意识等能力，同时培养严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×深×高）：1225mm×650mm×1930mm；
三、实训项目：
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、四种标准信号（DI/DO/AI/AO）的认识、测量与连接；
4、系统程序设计、编写、调试和监控；
5、DDC编程软件的安装和通讯接口的配置；
6、DDC数字量输入输出模块的编程和配置；
7、DDC模拟量输入输出模块的编程和配置；
8、DDC日程、时间和计划功能模块的编程和配置；
9、DDC逻辑表功能模块的编程和配置；
10、DDC模拟量转换功能模块的编程和配置；
11、DDC设备运行状态功能模块的编程和配置；
12、系统组态监控界面设计；
13、基于DDC的智能照明子系统的功能设计、接线、编程、调试及运行；
14、基于DDC的新风与空调机组监控虚拟仿真系统的功能设计、接线、编程、调试及运行；
15、基于DDC的供配电与照明监控虚拟仿真系统的功能设计、接线、编程、调试及运行；
16、基于DDC的给排水与热交换监控虚拟仿真系统的功能设计、接线、编程、调试及运行；
17、基于DDC的智能家居与电梯监控虚拟仿真系统的功能设计、接线、编程、调试及运行；
18、智能楼宇集成监控软件的编程和通讯，集成监控用户界面的设计和制作；
19、基于智能楼宇集成监控软件的综合集成监控管理实训；
20、综合布线系统垂直干线子系统与水平干线子系统的安装、链路设计、连接和测试；
21、桥架及其配件的安装和布线；
22、信息插座和机架设备的安装；
23、水晶头及跳线的制作和测试；
24、110配线架的压线和测试；
25、鸭嘴跳线的连接及及链路的测试。

---
