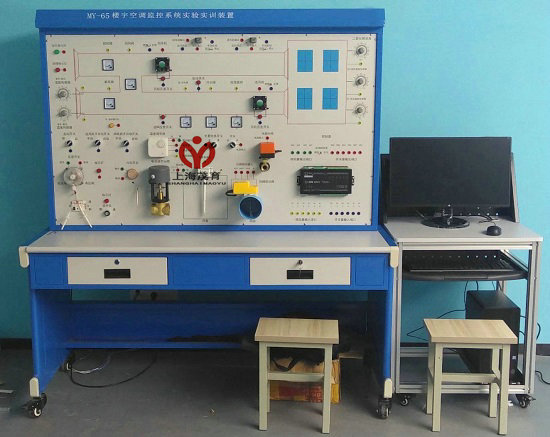

MY-65楼宇空调监控系统实训设备

一、楼宇空调监控系统实验实训设备-元器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
二、实训功能：
能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、主要功能：
空调系统包括空气处理设备、空气输送设备、空气分布装置、冷源和热源、自动控制装置。
(1)、检测功能：监视风机电机的运行/ 停止状态；监测风机出口空气温、湿度参数；监测新风机过滤器两侧压差；监视新风阀的开/ 关状态。
(2)控制功能：控制风机的动/ 停；控制空气—热水换热器水侧调节阀,使风机出口温度达到设定值；控制干蒸汽加湿器阀门，使冬季风机出口空气温度达到设定值。
(3)护功能(对寒冷地区而言) ；冬季当某种原因造成热水温度降低或热水停止供应时,应关闭风机，并关闭新风阀门，以防机组内温度过低冻裂空气—水换热器；当热水恢复正常供热时,应能启动风机,打开新风阀,恢复机组正常工作。
(4)集中管理功能；智能大楼机组附近的DDC 控制装置通过现场总线与相应的中央管理机相连，于是可以显示各机组启/ 停状态，送风温、湿度、各阀门状态值；发出任一机组的启/ 停控制信号，修改送风参数设定值；任一新风机组工作出现异常时,发出报警信号。
四、技术指示：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外形尺寸：1500mm×700mm×1800mm
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
6、可扩展，可兼容，LON总线通讯方式
7、输出，8点、IO/DO 输入，11点AI/DI
8、信号方式；干触点/0-20MA/0-10A/发10K
五、实训项目:
实训项目一：设备的安装操作
实训项目二：系统接线操作
实训项目三：新风温度测量
实训项目四：回风及室内温度测量
实训项目五：空调机组的启停、故障检测操作
实训项目六：DDC现场控制器编程检测
实训项目七：压差开关控制操作
实训项目八：风阀驱动器的安装调试操作
实训项目九：线路故障的判断与处理
实训项目十：设备故障的判断与处理
实训项目十一：设计并安装一个简易应用
实训项目十二：设计有关控制点位信息表格
实训项目十三：组态软件设计实训项目
实训项目十四：系统调试实训项目

---
