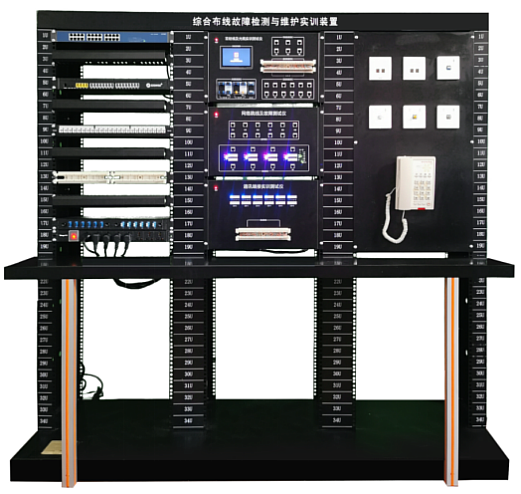

MYLYX-01D综合布线故障检测实训装置

一、综合布线故障检测实训装置，综合布线故障检测实训平台-技术规格：
1、外型尺寸：长1800mm,宽650mm,高1600mm
2、电压/功率：交流220V/50W
3、配套设备：带彩色 LCD 液晶屏显示功能的“双绞线及光缆实训测试仪”1 台、带彩色 LED 色块显示功能的“线缆跳线及故障测试仪”1 台、带彩色 LED 色块显示功能的“通讯端接实训及测试仪”1 台、机架式 24 口网络交换机 1 台、机架式语音交换机 1 台（4 进 16 出可编程）、8 口工业 PDU 电源 1 套、RJ45 网络配线架（19 英寸 24 口）1 个，110 通讯配线架（19 英寸 100 对）1 个，理线架4 个，组合式光纤配线架（19 英寸 12 口）1 个、网络及语音面板（86 型）2 套、光纤面板4 套，按键式电话机 1 部、、操作台1张。

二、产品特点
1、综合布线故障检测实训台为三联全钢结构，开放式网络实训操作，主体分上下层。
2、实训台可开展布线通讯端接、光纤、铜缆跳线测试及故障检测、多种永久复杂链路搭建实训，干线子系统实训和工作区信息插座装置安装等五部分实训。
3、机架式彩色LED色块显示功能的网络压接实训测试仪1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况。可直观判断网络双绞线的跨接、反接、短路、断路等故障。
4、机架式彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示线缆两端RJ45接头压接线端接连接状况和线序，每根跳线对应8组16个彩色LED发光块。直观和持续显示连接状况和线序，64个指示灯分32组，设有线缆类型、组别、故障类型提示灯组，同时检测出4根跳线压接情况。故障演示系统面板上设有网络跳线测试接口6组，故障模拟演示功能包括正确、反接、跨接、断路、交叉、短路等国际标准故障类型。
5、双绞线及光缆测试仪1台，由电源指示灯、液晶显示屏、实验功能接口区组成。实验功能接口由线缆接口和配线架接口组成，分别包括RJ45接口，110型通讯跳线架和光缆配线接口。仪器正面板左上方设有一块5.6英寸的液晶显示屏幕，此高清晰分辨率液晶显示屏用来显示各个实验的数据和测试结果，以及相关实验说明。进入系统后，点击液晶触摸屏，进行  实训项目的选择。网络跳线测试功能区、通信端接测试功能区、配线端接测试功能区、光缆配线测试功能区（包含一组光功率计功能）。
6、实训台背部设有布线实训螺孔板（每套有安装M6螺孔30个，孔距100*100毫米），模拟3套工作区子系统/水平子系统管/槽布线实训，工作区系统插座安装实训，垂直子系统插座安装实训；侧面立柱20个Φ20暗管孔，进行暗管穿线和工作区底盒安装实训。
7、测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
三、实训功能
1、网络模块端接与测试实训
2、网络光纤跳线制作与测试
3、光纤熔接、冷接测试实训
4、110语音跳线架压接实训
5、铜缆及光纤网络布线故障演示与诊断测试
6、铜缆基本链路，永久链路连接，测试实训
7、光缆基本链路，永久链路连接，测试实训

---
