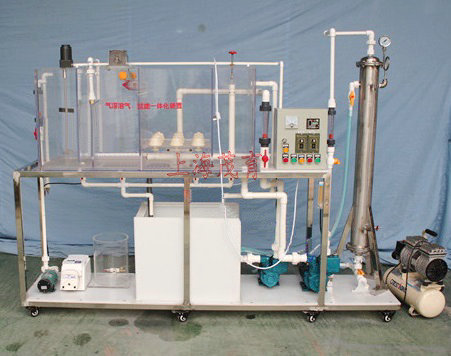

MYHj-04气浮溶气、过滤一体化装置
气浮溶气、过滤一体化装置产品描述:
气浮设备在给排水工程中适用于去除直径很小、密度非常接近甚至小于水的悬浮颗粒,如给水处理中源水中藻类形成的絮体和废水处理中的染料颗粒、短小纤维以及石油和有机溶剂的细微油滴等密度十分接近于水的颗粒。
气浮溶气、过滤一体化装置实验目的:
气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。
通过本实验,希望达到下述目的:
1、进一步了解和掌握气浮净水方法的原理及工艺流程;
2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。
二、主要技术指标及参数:
1、环境温度:5℃~40℃
2、处理水量0.4m3/h,
3、处理效率:悬浮物去除率达95%以上。
4、溶气系统:溶气压力0.4~0.6MPa,
5、气泡颗粒大小直径为20-30μm,
6、含气体积比≥3%,
7、释气量与饱和值比>0.9。
8、回流比30%
9、溶气罐参数为;Ø100×800mm、304不锈钢材质、工作压力0.4-0.6Mpa(可调)、容积13L;
10、设计进、出水、等:
水:浊度:50°~100° 出水:5°~15°
进水:颗粒杂质:20~80mg/L 出水:2~8 mg/L
进水:pH 6~9 出水:6~9
11、有机玻璃气浮池:800 mm×350 mm×700mm、
12、装置外形尺寸:长×宽=1300 mm×450 mm×1700mm、
13、工作电源:AC220V±10%、50Hz,单相三线制,功率1800W,安全保护:具有接地保护、漏电保护、过流保护;、
三、主要配置:
1、平流式气浮池和过滤池1套、透明有机玻璃材质、厚度10mm,包含絮凝反应室、气浮反应室、泥水分离室。
2、电机刮渣系统装置1套(功率25W、转速150rpm)、304不锈钢搅拌桨1套。
3、防腐蚀进水泵1台(额定流量0.6m3/h,扬程5m,功率20W)
4、自吸式气液混合泵1台:流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。
5、空气压缩机1台(电源220V、功率550W、排气量36L/min,压力0.4-0.8MPa;气量容积30L)
6、304不锈钢溶气罐1套、Φ100×800mm、工作压力0.3-0.5Mpa(可调)、容积13L;
7、铜制溶气释放器1只、压力表1只、安全阀1只。
8、转子流量计1只、(量程60-600L/H),
9、气体流量1个(量程30~300L/h)。
10、进溶气罐水流量计1只、(量程100~1000L/h)
11、加药流量计(量程0.25~2.5L/H),
12、带搅拌装置加药罐1套(有机玻璃材质)、小型加药泵1台。
13、水量移位器1套、14、石英砂滤料1批
15、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速150rpm)
16、原水箱和清水箱:白色PP板、厚度10mm,底板上安装有放空阀,方便将水排净。
17、实验台面(10mm厚PP白色板)
18、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,
19、配套PPR连接管道和阀门。
20、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。
