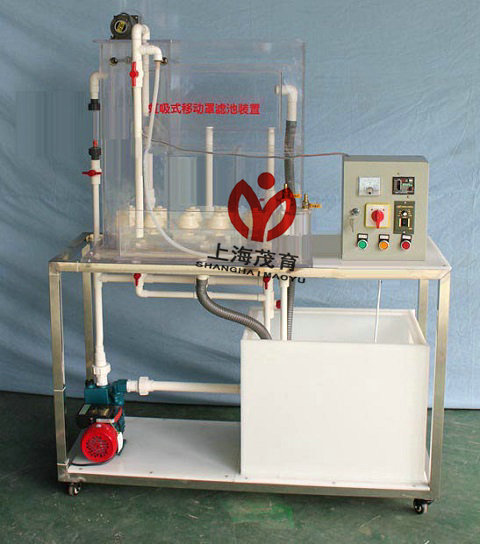

MYHj-20虹吸式移动罩滤池

虹吸式移动罩滤池-产品描述：
        该移动罩滤池除具有构造简单、不需要大型阀闸、占地少、投资省等优点外, 罩体还具有下列特点、排出泵外的反冲洗污水不返回、行走阻力小、行车稳定浮箱体积小、安装位置低, 可不设水位恒装置、出水系统简单延长卸重时间、可改善初滤水水质。
虹吸式移动罩滤池罩体特点：
该移动罩滤池除具有构造简单、不需要大型阀闸、占地少、投资省等优点外, 罩体还具有下列特点、排出泵外的反冲洗污水不返回、行走阻力小、行车稳定浮箱体积小、安装位置低, 可不设水位恒装置、出水系统简单延长卸重时间、可改善初滤水水质。
二、实验原理：
罩口对位后, 小车( 或大车) 停, 排水泵立即启动, 压重排水槽进水。3 秒钟后,由于压重大于浮圈的超浮力, 活动部分下沉就位同时牵引浮箱浮起, 活门自动跌落盖住平衡孔, 该格进水被截断, 过滤工作停。由于排水泵的抽吸, 罩内产生负压, 其它各格仍处于正常过滤状态, 部分滤后清水从该格底部被吸入使滤料流化。流化的滤料互相冲撞、磨擦使截留或吸附的杂质脱离滤料, 随反冲洗水一道抽吸至压重排水槽排人大车排水槽排走。通过这样的机械洗刷, 滤料被冲洗干净。排水泵由时间继电器控制抽吸一定时间后停, 压重部分的水由虹吸排空管排走( 卸重) , 牵引浮箱随之逐渐失去浮力, 以其自重通过牵引杠杆、牵引绳的传递拉开活。罩外水经短流平衡孔进入罩内, 消除罩内外水头差。在浮圈的超浮力作用下, 活动部分慢浮起, 该格冲洗完毕, 罩体可移向下一格冲洗。
三、主要技术指标及参数：
1、环境温度：1℃～40℃
2、处理水量：1～2 m3/h、
3、平均滤速V 一2 米/ 时;
4、反冲洗强度q ~ 3 升/ 秒• 米’
5、反冲洗时间4分钟;
6、设计运行周期T ~ 1 小时
7、大小车行走速度V ; 一0.1 米/ 分钟。
8、装置外形尺寸1400 mm×600 mm×1700 mm、
9、工作电源：AC220V±10%、50Hz，单相三线制，功率900W，安全保护：具有接地保护、漏电保护、过流保护；
四、主要配置：
1、移动罩滤池：透明有机玻璃材质、厚度10mm，包含进水管、滤层、底部集水区、出水虹吸管、出水堰口、水位恒定器、冲洗罩、桁车（传动装置1套、滑动导轨1副）、滤格、隔墙、排水槽、排水总槽、出水总管、传动装置、冲洗泵；
2、反冲洗自动控制装置1套、出水虹吸控制装置1套、过滤水量可微机调节、反冲洗水泵1台、反冲洗吸罩（移动）1套、反冲洗水泵1套；
3、进水泵1台：流量1-3m3/h、扬程40m、转速2900r/min、功率0.9KW。、
4、石英砂滤料1套；
5、流量测量与调节：转子流量计，污水流量1个（量程250～2500L/H）；
6、原水箱和反洗水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
7、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
8、实验台面（10mm厚PP白色板）、
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
10、配套UPVC连接管道和阀门（中财品牌）。
11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
