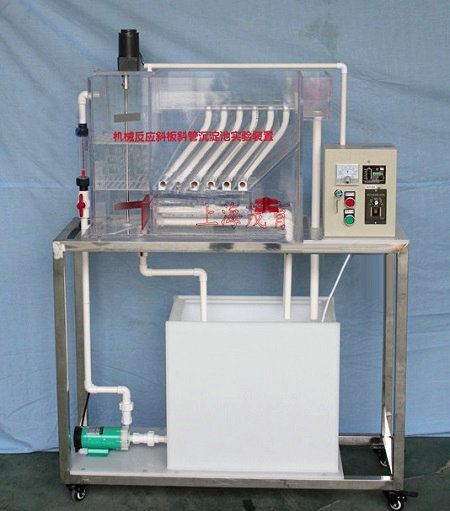

MYHj-09机械反应斜板斜管沉淀池

机械反应斜板斜管沉淀池-实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜管沉淀池就是混凝、沉淀两种功能的净水构筑物。本模型就是展示机械反应池和斜管沉淀池内部构造的演示装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量（可调）：0.5m3/h
3、设计进、进水浊度：50°～100°
4、出水浊度：10°～20°
5、（斜管）倾角为60°
6、机械搅拌转速：40转/min
7、药采用精制硫酸铝，投加量为10～15mg/L
8、装置外形尺寸：长×宽×高=1200mm×450mm×1500mm
9、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护；
二、主要配置：
1、本体由机械反应池和斜板斜管沉淀池两部分组合在一起；
2、机械反应池3组：透明有机玻璃材质、厚度10mm，配减速电机1台、电机调速器1套
3、斜板1套：透明有机玻璃材质、厚度6mm，斜板倾角60º；
4、斜管1套：倾角：60º；
5、原水箱和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
6、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速150rpm）、
7、防腐蚀进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）
8、加药蠕动泵1台流量范围：0.008-460mL/min、储药槽1个；
9、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）；
10、配水管阀门1套、排水管1套、排泥槽与排泥管1套；
11、实验台面（10mm厚PP白色板）、
12、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
13、配套UPVC连接管道和阀门（中财品牌）。
14、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、教学软件组成资源:(虚拟实训系统)。
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画。

---

友情提示：
1、设备验收：各采购单位收货时请检查机械反应斜板斜管沉淀池的货品外观，核实机械反应斜板斜管沉淀池的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供机械反应斜板斜管沉淀池指导书和质保期，在质保范围内提供对机械反应斜板斜管沉淀池的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的机械反应斜板斜管沉淀池选型错误或设备购买数量错误，造成机械反应斜板斜管沉淀池的退换货要求，将不被接受；
4、设备货期：对机械反应斜板斜管沉淀池的发货期为参考值，如您需要了解机械反应斜板斜管沉淀池的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对机械反应斜板斜管沉淀池有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关机械反应斜板斜管沉淀池的技术咨询；

---
