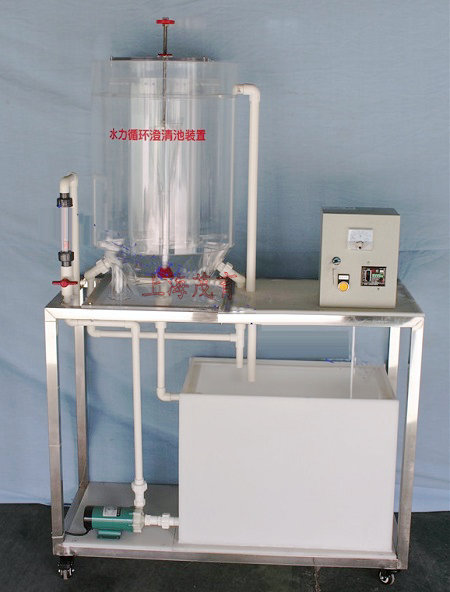

MYHj-07水力循环澄清池

水力循环澄清池-产品描述：
        原水从池底进入，先经喷嘴高速喷入喉管，由于喷嘴产生的高速水流作用，在下部喇叭口附近造成真空吸入回流的泥渣。原水与回流泥渣在喉管中剧烈混合后，被送入第一反应室和第二反应室。从第二反应室流出的泥水混合液在分离室进行泥水分离，清水从池上集水渠流出，泥渣又被吸入喉管，如此周而复始。由于泥渣的接触絮凝作用，既去除水中细小悬浮颗粒，又降低了混凝作用，加速了水的澄清效果。
水力循环澄清池实验目的：
给水处理构筑物动态模型实验的目的是配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1、通过实验，进一步了解水力循环澄清池的构造和工作原理；
2、通过观察矾花和悬浮层的形成，进一步明确悬浮层的作用和特点；
3、熟悉水力循环澄清池运行的操作方法。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.13～0.2L/h
3、水在池中停留时间：1～1.2h
4、原水流量：泥渣流量＝1∶3～4
5、喷嘴流速：3～5m/s
6、设计进、出水浊度：
进水：浊度   80º～100º ，出水：10º～20º
进水：pH值6～8 ，出水：6～8、
7、有机玻璃澄清池尺寸：Ø400mm×500mm
8、装置外形尺寸：800mm×500mm×1500mm
9、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，
10、安全保护：具有接地保护、漏电保护、过流保护；
三、主要配置：
1、水力循环澄清池、透明有机玻璃材质、壁厚8mm，Ø400mm×500mm，包含池体、进水管、喷嘴、喉管、喇叭口、第一反应池、第二反应池、泥渣浓缩室、分离室、集水渠、出水管、排泥管等；
2、防腐蚀进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）
3、原水箱和清水箱：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净。
4、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）；
5、实验台面（10mm厚PP白色板）
6、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速150rpm）
7、防腐蚀进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---

友情提示：
1、设备验收：各采购单位收货时请检查水力循环澄清池的货品外观，核实设备的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供水力循环澄清池使用说明书和质保期，在质保范围内提供对设备的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的水力循环澄清池选型错误或设备购买数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对水力循环澄清池的发货期为参考值，如您需要了解水力循环澄清池的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对水力循环澄清池有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询；

---
