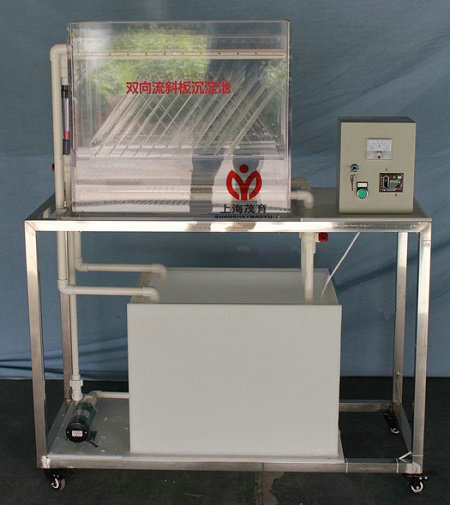

MYHj-17双向流斜板沉淀池

双向流斜板沉淀池-实验目的：
水中悬浮颗粒依靠重力作用，从水中分离出来的过程称为沉淀。斜板沉淀池是把与水平面成一定角度（600与450）的众多斜板放置于沉淀池中构成。
通过实验希望达到以下目的：
1、通过进行双向流斜板沉淀池的模拟实验，进一步加深对其构造和工作原理的认识；
2、进一步了解斜板沉淀池运行的影响因素；
3、熟悉双向流斜板沉淀池的运行操作方法。
二、工作原理：
根据浅层理论，在沉淀池有效容积一定的条件下，增加沉淀面积，可以提高沉淀效率。斜板沉淀池实际上是把多层沉淀池的底板做成一定的倾斜度，水在斜板的流动过程中，水中颗粒则沉于斜板上，当颗粒积累到一定程度时，便自动滑下。从改善沉淀池水力条件的角度来分析，由于斜板沉淀池水力半径减小，从而使雷诺数Re大为降低，而弗劳德数Fr则大为提高。一般来讲斜板沉淀池中的水流基本上属层流状态。
三、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.3～0.5 m3/h
3、设计进、出水浊度：
进水：浊度    60º～100º         出水：10º～20º
进水：SS      80～160mg/L       出水：8～16 mg/L
进水：pH值    6～9             出水：6～9
4、外形尺寸： 900mm×500mm×1500mm、
5、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护；
四、主要参数及配置：
1、双向流斜板沉淀池体1套：透明有机玻璃材质、厚度10mm，斜板1套：透明有机玻璃材质、厚度6mm，斜板倾角60º；
2、原水箱和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、防腐蚀进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）；、
5、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）；
6、配水管阀门、排水管、排泥槽、排泥管；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
