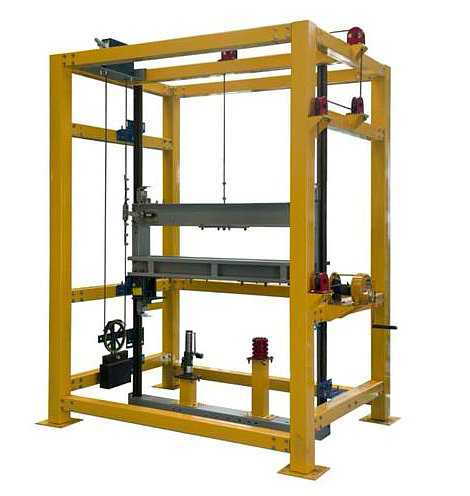

MYDT-226B电梯限速器安全钳联动机构实训平台

一、电梯限速器安全钳联动机构实训平台-概述
本装置采用真实的部件。特殊的设计能够使学生更直观地了解限速器与安全钳的结构，更有效地帮助学生掌握其工作原理。通过电动提升装置，可实现限速器安全钳联动。另外学生也可根据相关要求，借助模拟井道对限速器安全钳进行安装与保养。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
二、技术要求
1、电源输入：三相五线  AC380V  50Hz；
2、整机功耗：≤0.5KW；
3、提升速度：5～14m/min；
4、限速器下行机械动作速度：≤1m/s；
5、安全钳动作速度：≤1m/s；
三、功能要求
1、限速器安全钳等各部件均采用真实电梯用机构器件；
2、其安装工艺与实际安装一致；
3、采用电动提升机进行上下升降，能实现限速器安全钳的联动过程。
四、能完成的实训项目
1、T型导轨（轿厢导轨）安装与调整；
2、轿厢龙门架、上下导靴、安全钳连杆、限速器的安装；
3、涨紧装置的安装与调整；
4、安全钳与下导靴、安全钳开关、限位装置的调整；
5、限速器-安全钳、T型导轨与导靴的保养；
6、限速器安全联动功能试验。
四、主要设备及配置清单

序号	设备名称	技术要求	单位	数量
1	装置框架	Q235 钢材壁厚≥3mm，除锈处理，外观喷防锈漆，尺寸：≥1800mm×1600mm×2500mm	台	1
2	T型导轨	T75-3/B	条	2
3	导轨支架	材料：Q235  壁厚≥1.5mm	对	4
4	压导板	材料：Q235  壁厚≥1.5mm	个	8
5	轿厢龙门架	材料：Q235  壁厚≥1.5mm	套	1
6	安全钳提拉连杆	材料：Q235  壁厚≥1.5mm	套	1
7	限速器安装地板	材料：Q235  壁厚≥1.5mm	块	1
8	限速器-涨紧装置	OX-240;额定速度：0.3m/s；	套	1
9	安全钳	OX-188（渐进式）	对	1
10	上导靴	滑动导靴（10mm）	对	1
11	下导靴	滑动弹性导靴（10mm）	对	1
12	液压缓冲器	电梯专用	台	1
13	电动提升机	≥1.0T	台	1
14	电气控制箱	能完成该装置相应电气控制	个	1
15	按钮盒	按钮数量与设备配套	套	1
16	限位开关	电梯专用	个	2
17	限位开关支架	材料：Q235  壁厚≥1.0mm	个	2
18	安全钳开关	电梯安全保护开关UKS	个	1
19	安全钳开关底板	材料：Q235  壁厚≥1.0mm	个	1
20	钢丝绳	≥Ø8mm	米	7
21	钢丝绳夹	≥Ø8mm	个	6
22	安装工具	扳手、螺丝刀、卷尺、锤子等	套	1
23	人字梯	铝合金  2.5米	架	1
24	随机资料	实训指导书与相关图纸等	份	1

---
