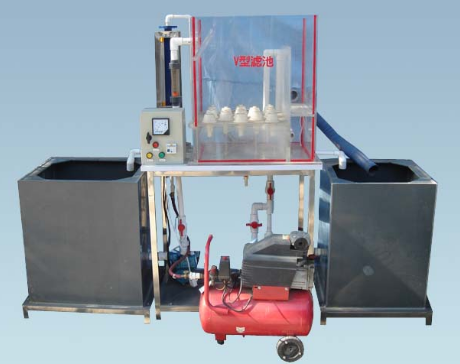

MYHj-28矩形单格V形滤池设备


一、矩形单格V形滤池设备实验目的和原理:
V型滤池是一种高速新型均粒滤料滤池。它的特定是:采用单层加厚均粒石英砂滤料,深层截污,滤速可达7~20m/h,一般为12.5~15m/h;V型进水槽(兼作反冲洗时原水表面清扫布水槽)和排水槽分设两侧,池子可沿着长度的方向发展,布水均匀;底部采用带柄长滤头底板的排水系统,不设砾石支承层;反冲洗采用压缩空气、滤后水和原水等三种流体,成为一种独特的气、水反冲洗形式。因此,可用最小的水头损失和电耗,而获得理想的冲洗效果。
V型滤池是一种高滤速新型均粒滤料的技术研究,使学生能达到以下目的:
1、了解V型滤池内部构造及工艺流程;
2、加深对设计参数基本概念的理解;
3、可以通过运转测出进、出水浊度,提高操作技能。
二、矩形单格V形滤池设备主要技术指标及参数:
1、环境温度: 5℃~40℃
2、处理过滤水量: 1 m3/h
3、反冲洗水量: 0.57 m3/10min
4、反冲洗强度:(与气一起反冲)6L/s•m2
5、过滤滤速: 12 m/h
6、反冲时间: 10min
7、反冲洗气量:(15L/sm2)1.44 m3/10min
8、装置外形尺寸:1600mm×500mm×1500mm、
9、工作电源:AC220V±10%、50Hz,单相三线制,功率800W,安全保护:具有接地保护、漏电保护、过流保护
三、主要配置:
1、单格V形滤池1套:透明有机玻璃材质、厚度10mm,包含小阻力配水系统、配气空滤板,气吸管、水冲洗水管、滤料层、进水V型槽、排水槽、清水渠、排水渠等;
2、原水箱和清水箱1只:白色PP板、厚度10mm,底板上安装有放空阀,方便将水排净;
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速90rpm)、
4、防腐蚀提升进水泵1台:流量:27~32(L/min)、扬程:3.1~4.3(m)、
5、反冲洗水泵1台:流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。
6、空气压缩机1台(电源 220V、功率550W、排气量36L/min,压力0.4-0.8MPa;气量容积8L)、
7、大号滤帽9只;
8、流量测量与调节:污水流量1个(量程250-2500L/H),气体流量1个(量程400~4000L/h);
9、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,
10、配套UPVC连接管道和阀门(中财品牌)。
11、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

友情提示:
1、设备验收:各采购单位收货时请检查矩形单格V形滤池设备的货品外观,核实矩形单格V形滤池设备的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供矩形单格V形滤池设备产品说明书和质保期,在质保范围内提供对设备的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的矩形单格V形滤池设备选型错误或设备购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对矩形单格V形滤池设备的发货期为参考值,如您需要了解矩形单格V形滤池设备的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对矩形单格V形滤池设备有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询;
